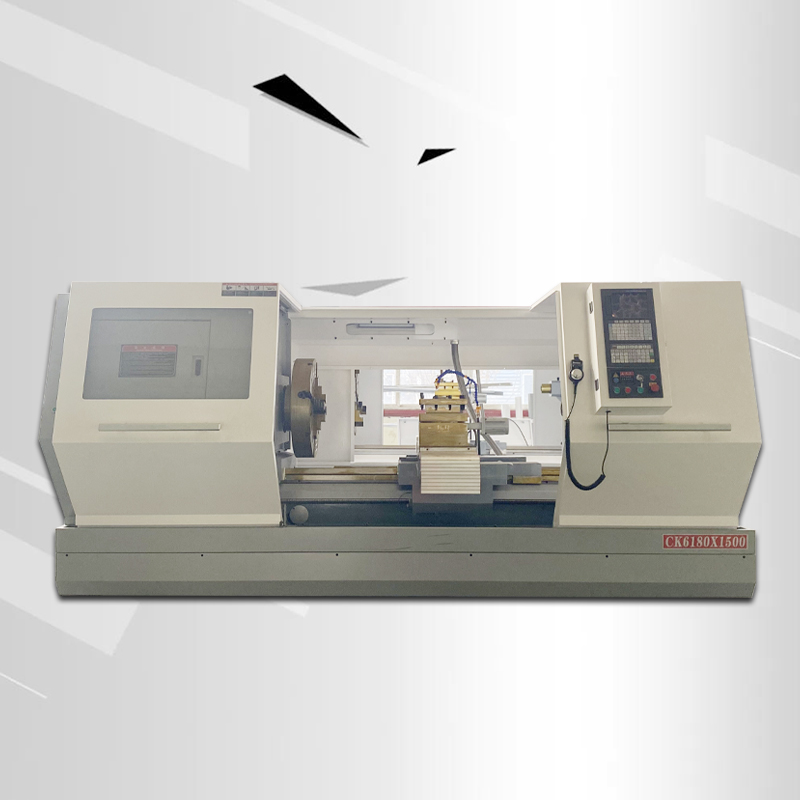

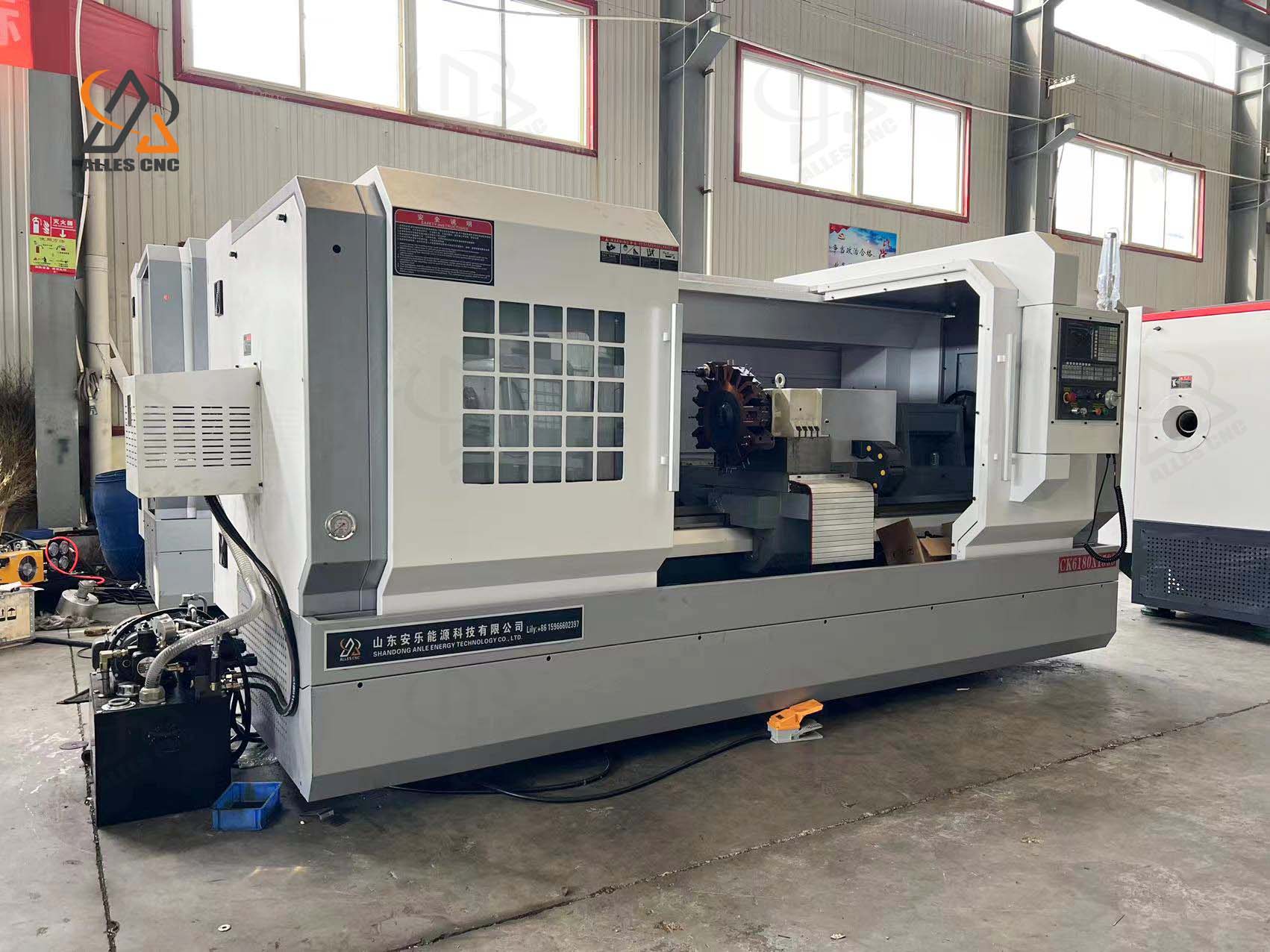

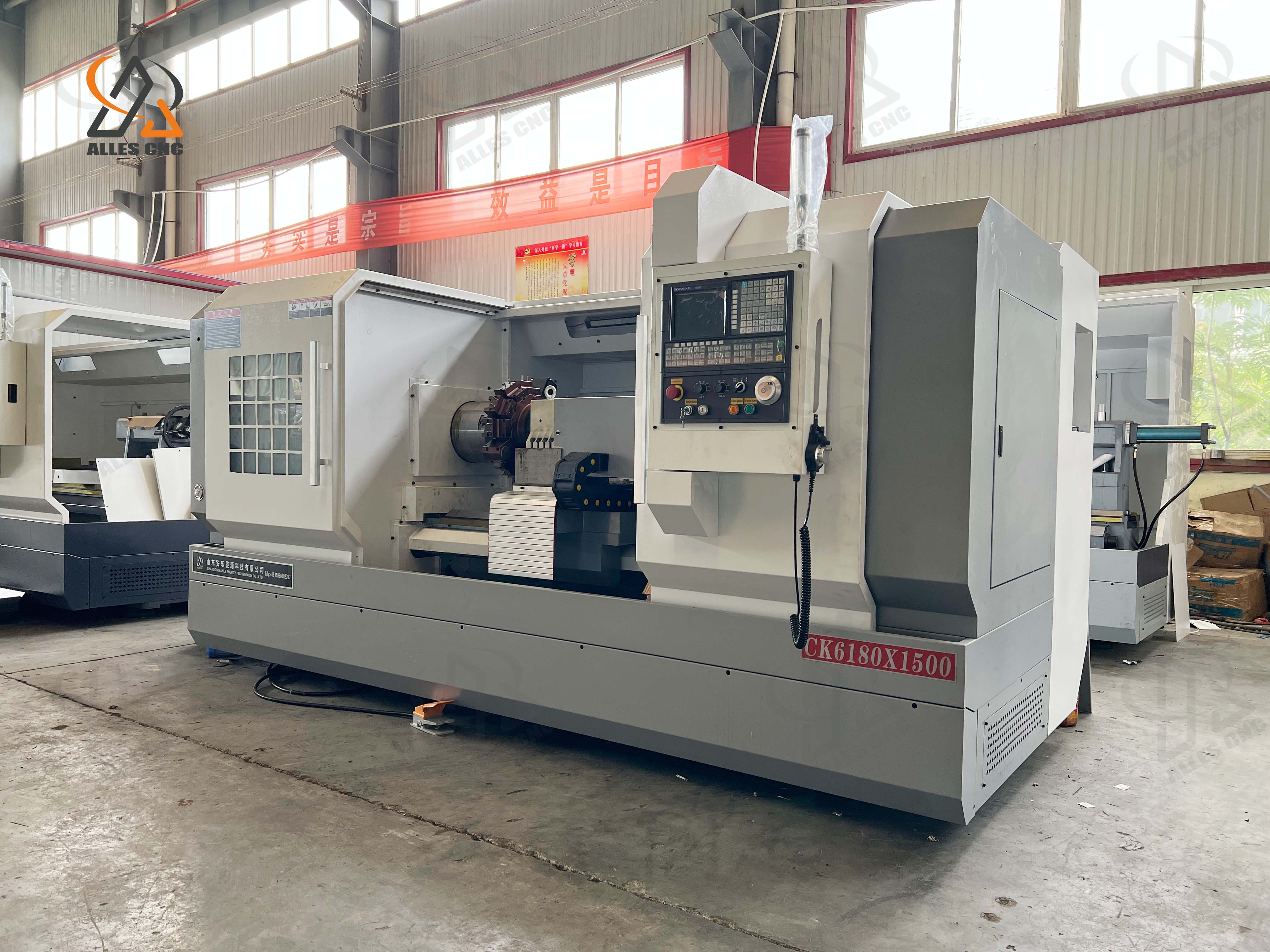

مخرطة CNC ذات السرير المسطح ALCK6180
مخرطة CNC ALCK6180 هي آلة CNC دقيقة وعالية التحمل، تتميز بمواصفات عالية وصلابة عالية وقدرة قطع عالية، وهي مصممة خصيصًا لتصنيع القطع الكبيرة. صُنعت قاعدتها من حديد زهر عالي الجودة، وخضعت لمعالجة تقادم ثانوية لضمان مقاومة التشوه على المدى الطويل. يتميز مغزلها بفتحة كبيرة وعزم دوران عالي، مما يجعلها قادرة على تحمل أحمال القطع الثقيلة بثبات. وهي مناسبة للتصنيع الدقيق لمواد مختلفة، بما في ذلك الفولاذ والحديد الزهر والمعادن غير الحديدية. تدعم مجموعة متنوعة من أنظمة CNC (بما في ذلك Guangshu وKND وSiemens وFanuc)، مما يسمح بتخصيص التكوينات حسب احتياجات العملاء.
١. نظرة عامة على المنتج
مخرطة CNC ALCK6180 هي آلة CNC دقيقة وعالية التحمل، تتميز بمواصفات عالية وصلابة عالية وقدرة قطع عالية، وهي مصممة خصيصًا لتصنيع القطع الكبيرة. صُنعت قاعدة الآلة من حديد زهر عالي الجودة، مع معالجة ثانوية للتقادم لضمان مقاومة التشوه على المدى الطويل. يتميز المغزل بفتحة كبيرة وعزم دوران عالي، مما يجعله قادرًا على تحمل أحمال القطع الثقيلة بثبات، وهو مناسب للتصنيع الدقيق لمواد مختلفة، بما في ذلك الفولاذ والحديد الزهر والمعادن غير الحديدية. تدعم المخرطة مجموعة متنوعة من أنظمة CNC (بما في ذلك Guangshu وKND وSiemens وFanuc)، مما يسمح بتخصيص التكوينات بناءً على احتياجات العملاء.
٢. الميزات الرئيسية
مغزل بفتحة كبيرة وعزم دوران عالي: مناسب لتصنيع قطع العمل ذات القطر الكبير والثقيلة.
هيكل قاعدة الآلة شديد الصلابة: مصبوب من قطعة واحدة مع مسارات توجيه عريضة لتحمل الأحمال بقوة.
قدرة قطع عالية: قادر على القطع الثقيل بكفاءة عالية.
محامل عالية الدقة: تضمن دقة التشغيل وتشطيب السطح.
غراب خلفي متحرك: مناسب لدعم أجزاء الأعمدة الطويلة. توافق متعدد الأنظمة: يدعم أنظمة CNC الشائعة مثل Guangshu وKND وSiemens وFanuc.
تعزز ملحقات الأتمتة الاختيارية، مثل المقابض الهيدروليكية، وناقلات الرقائق الأوتوماتيكية، والأغطية الواقية، كفاءة الإنتاج وسلامته.
٣. الوظائف الرئيسية
خراطة دقيقة للأقطار الخارجية، والأسطح الطرفية، والثقوب الداخلية
قطع الخيوط (المتري، والإمبريالي، والوحدات، والخطوة)
تشغيل الأقواس، والكرات، والأسطح المنحنية المعقدة
دمج عمليات القطع والتشطيب الثقيلة
تشغيل الأعمدة الطويلة وقطع العمل كبيرة القطر
المعالجة الدورية التلقائية لأجزاء الدفعات
٤. الصناعات التطبيقية
تصنيع الآلات: قطع غيار الآلات الكبيرة
البتروكيماويات: الفلانشات، ووصلات الأنابيب كبيرة القطر، ووصلات أنابيب النفط
بناء السفن: أعمدة الدفع، وأعمدة الدفع، وأعمدة الدفة
المعدات المعدنية: أعمدة البكرات، والوصلات، والبطانات الكبيرة
آلات التعدين: أنابيب الحفر، وأعمدة الدفع، وقواعد المحامل شديدة التحمل
معدات الطاقة: أعمدة الدوران الرئيسية لتوربينات الرياح ومكونات دوار المولدات
5.مواصفات المعدات:
| مشروع | المحتوى | الوحدة | CK6180 × 1500 |
| نطاق المعالجة | أقصى قطر دوران للسرير | مم | Φ800 |
| أقصى قطر دوران على لوح التزلج | مم | Φ440 | |
| أقصى طول للمعالجة | مم | 1500 | |
| أقصى قطر للقطع | مم | Φ800 | |
| أقصى قطر للشريط | مم | Φ440 | |
| مغزل | قطر فتحة المغزل | مم | Φ105 |
| نطاق سرعة المغزل | ص / مين | 125-350 | |
| تغذية | انتقال المحور X / Z | مم | 420/1500 |
| X / Z قطر المسمار المحور × الملعب | مم | φ3208 / φ5010 | |
| سرعة الحركة السريعة X / Z | م / دقيقة | 4/6 | |
| حامل الأدوات | عدد المحطات | / | 4 |
| تايلستوك | قطر الكم / السكتة الدماغية | مم | Φ 100/250 |
| شكل محرك الأكمام | / | يدوي | |
| شكل حركة تايلستوك | / | يدوي | |
| الموتور | قوة محرك المغزل | كيلوواط | 11 |
| عزم دوران محرك المغزل | NM | 48 | |
| X / Z قوة المحرك | كيلوواط | 1.5 / 2.3 | |
| X / Z عزم دوران المحرك | NM | 10/15 | |
| قوة محرك مضخة التبريد | W | 125 | |
| أخرى | وزن الآلة | كلغ | 4500 |
| حجم الآلة: الطول × العرض × الارتفاع | مم | 3990/1900/2000 |
