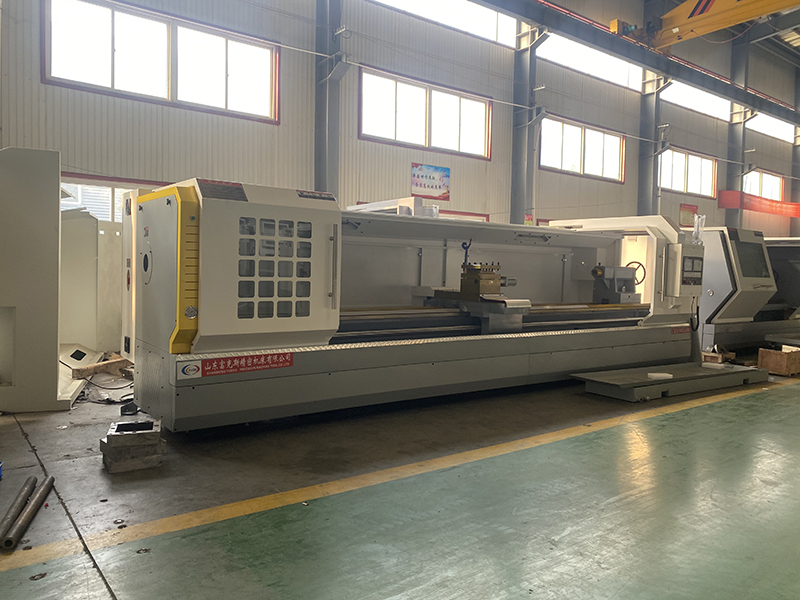

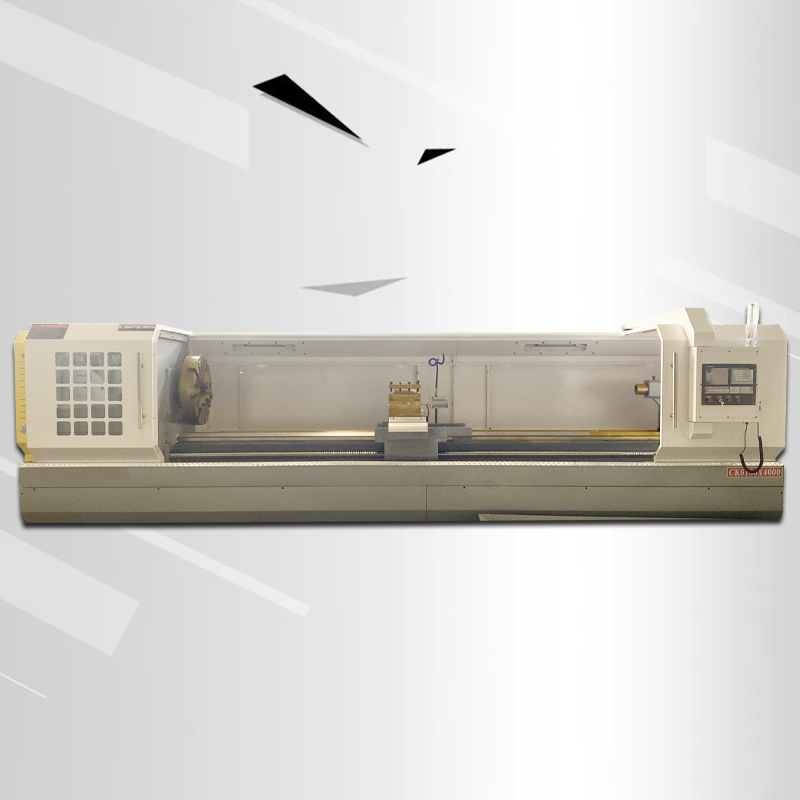

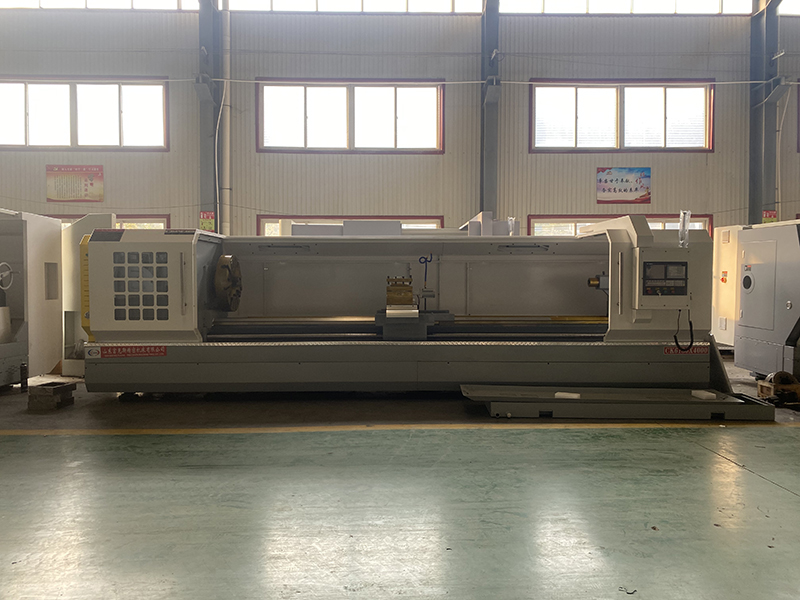

CK6180 CNC مخرطة آلة التلقائي آلة مخرطة
CK6180 عبارة عن مخرطة CNC عادية دقيقة كاملة المواصفات تم تصميمها وهندستها باستخدام التكنولوجيا الأجنبية المتقدمة. تم تطوير التصميم وأدوات التحكم مع مراعاة متطلبات بيئة العمل: فهي مريحة وسهلة التشغيل وسهلة الإصلاح.
تم تصميم المخارط الثقيلة من سلسلة CK من أجل تقسية وتشطيب الأجزاء الكبيرة.
تتيح الخصائص التقنية والصلابة لتصميم سرير الآلة وحملها ومغزلها إمكانية الاستخدام الكامل لإمكانيات العمل بسرعات قطع عالية باستخدام قواطع مصنوعة من الفولاذ عالي السرعة أو مزودة بإدراج سبيكة صلبة عند تصنيع الأجزاء المصنوعة من معادن حديدية وسبائك وغير حديدية.
في آلات هذه السلسلة ، يتم إجراء تدوير الطاقة وثقب الثقوب الأسطوانية.
تم تصميم نموذج الماكينة CK6180 للتشغيل الآلي عالي السرعة وعالي الدقة ونصف التشطيب والتشطيب لأنواع مختلفة من الأعمدة والأقراص وللثقوب المملة والأسطح المنحنية الداخلية ذات الشكل المخروطي والخيوط والأقواس وموسعات الثقوب.
مناسب للقطع عالي السرعة للمعادن الحديدية وغير الحديدية وتصنيع الأجزاء الدوارة.
يوفر كفاءة عالية وكميات كبيرة ودقة معالجة عالية. تم تصميمه وهندسته باستخدام تقنيات أجنبية متقدمة.
تم تصميم التصميم وأدوات التحكم مع مراعاة بيئة العمل: فهي مريحة وسهلة التشغيل.
تكوين المنتج:

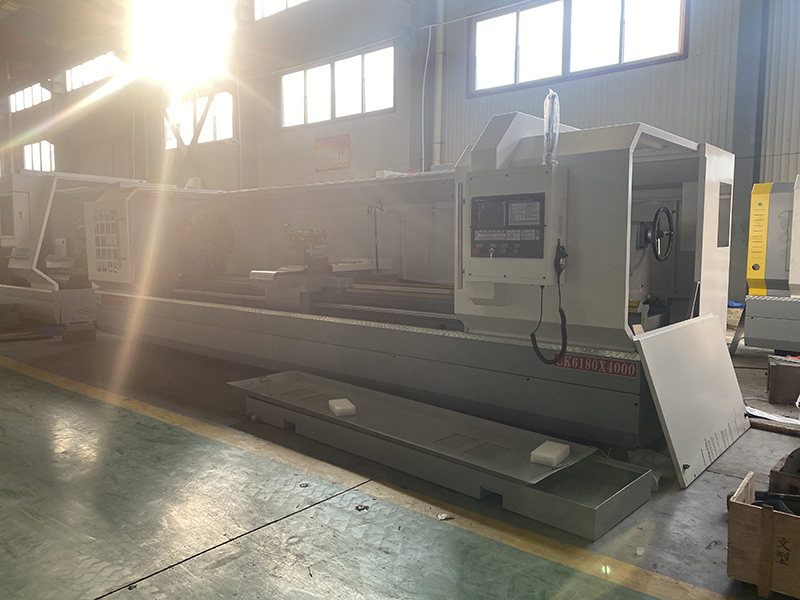

نظام CNC: GSK
مخرطة يدوية مع فكوك عكسية ؛

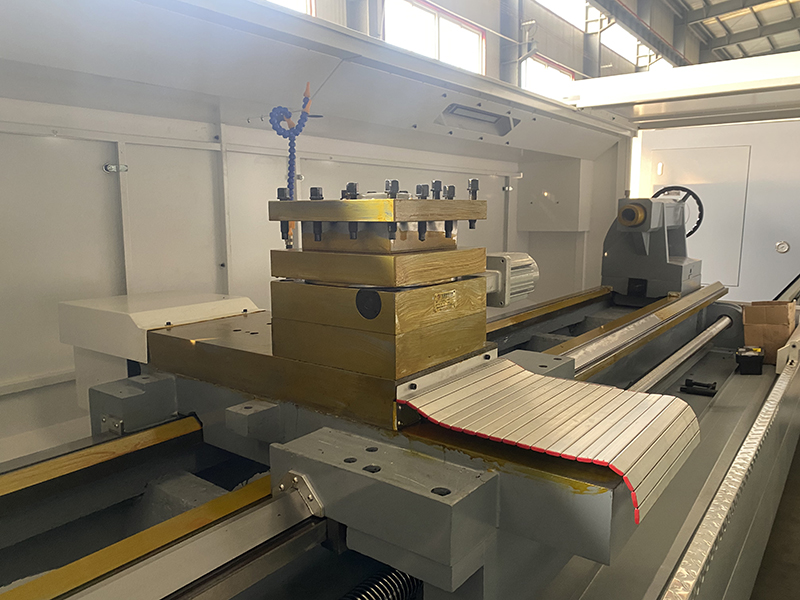

4 وظيفة أداة الموقف ؛
مساند ثابتة متحركة وثابتة ؛
نظام التبريد؛

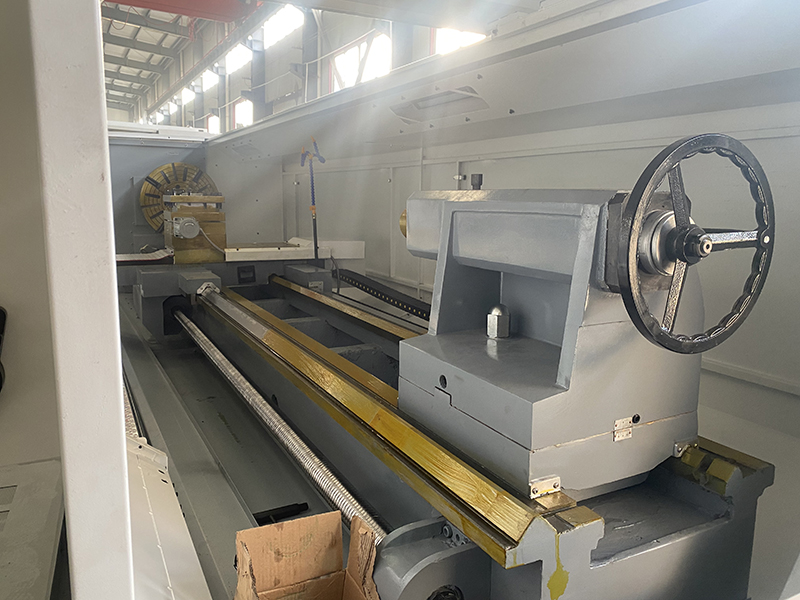

غراب ذيل يدوي
نظام التشحيم الأوتوماتيكي
إضاءة منطقة العمل LED ؛
زر التوقف فى حالة الطوارئ؛
منطقة المعالجة مجهزة بأغطية واقية.
مواصفات المنتج:
| مشروع | المحتوى | الوحدة | CK6180 * 4000 |
| نطاق المعالجة | أقصى قطر دوران للسرير | مم | Φ800 |
| أقصى قطر دوران على لوح التزلج | مم | Φ450 | |
| أقصى طول للمعالجة | مم | 4000 | |
| أقصى قطر للقطع | مم | Φ800 | |
| أقصى قطر للشريط | مم | Φ450 | |
| مغزل | تشاك | / | 400 ثلاثة مخالب أو 630 أربعة مخالب (اختياري） |
| قطر فتحة المغزل | مم | Φ105 | |
| نطاق سرعة المغزل | ص / دقيقة | 300-835 | |
| تغذية | حركة المحور X / Z | مم | 420/3000 |
| سرعة الحركة السريعة X / Z | م / دقيقة | 4/6 | |
| حامل الأدوات | نموذج حامل أداة | / | عمودي كهربائي |
| عدد المحطات | / | 4 | |
| مواصفات الأداة: تحول / مملة | مم | 32/40 | |
| الموتور | قوة محرك المغزل | كيلوواط | 11 |
| عزم دوران محرك المغزل | NM | 48 | |
| X / Z قوة المحرك | كيلوواط | 1.5 / 2.3 | |
| X / Z عزم دوران المحرك | NM | 10/15 | |
| أخرى | وزن الآلة | كلغ | 6200 |
| حجم الآلة: الطول × العرض × الارتفاع | مم | 6400/1900/2000 |
