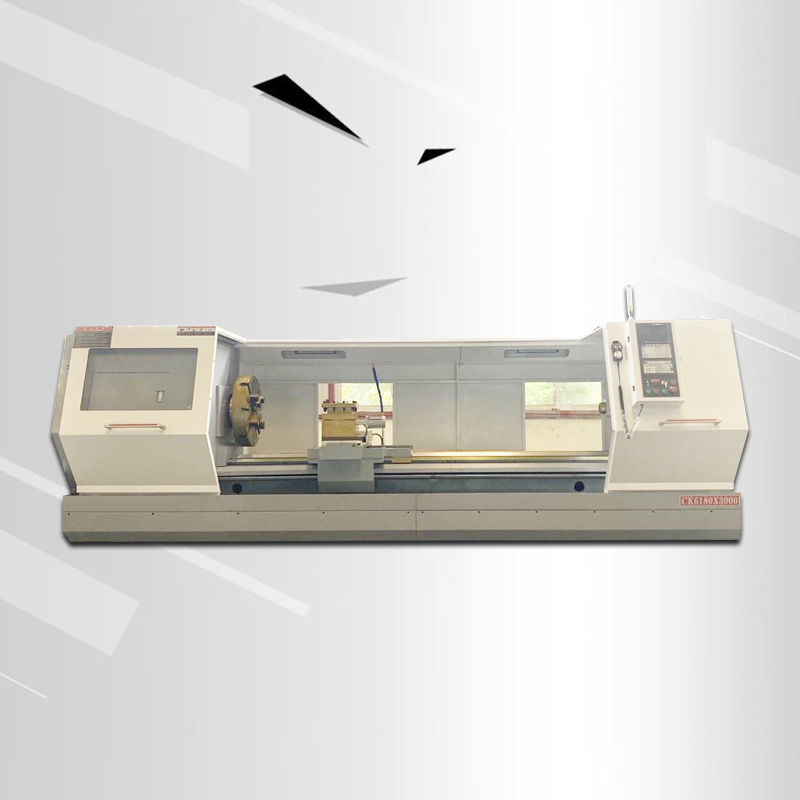

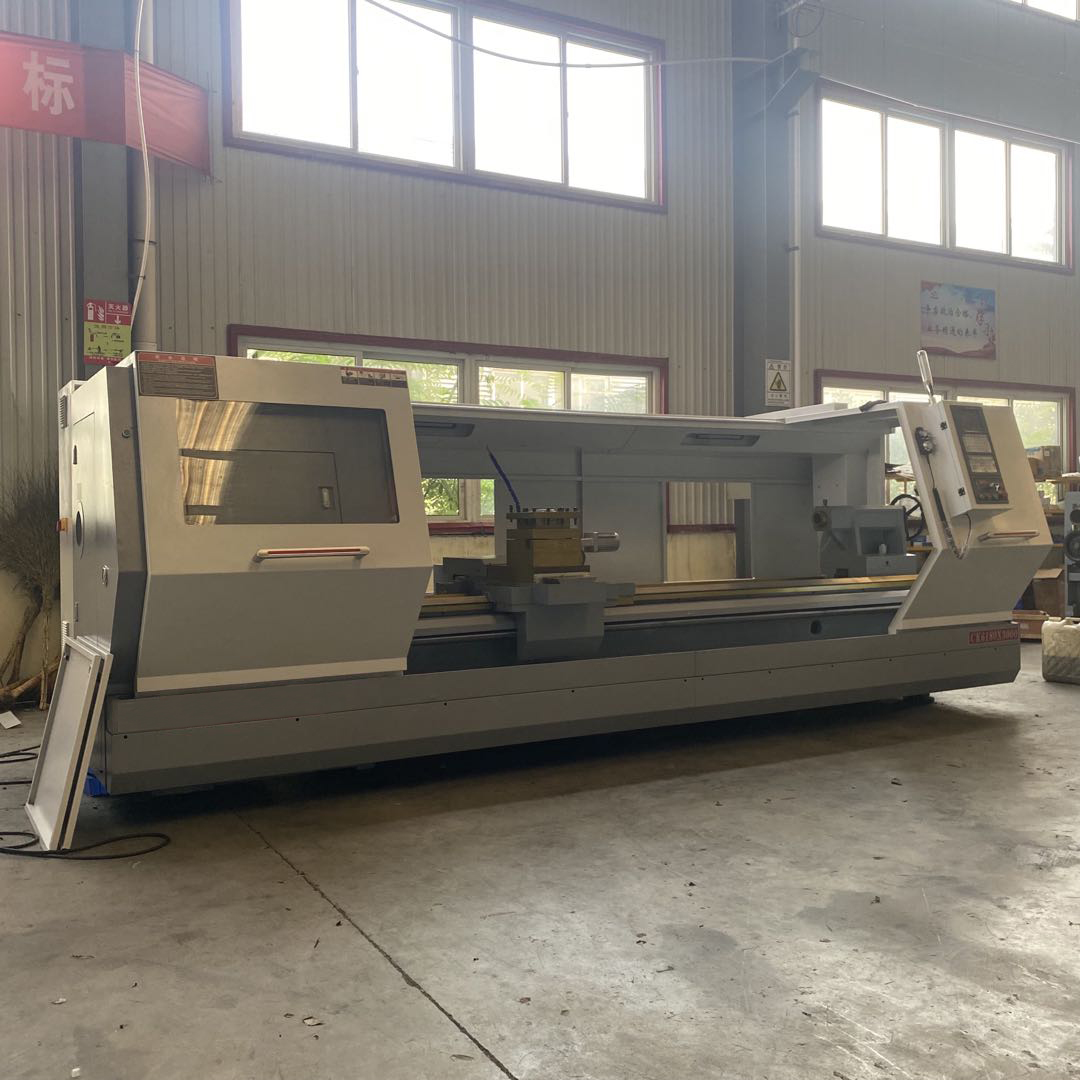

CK6180 GSK CNC المخرطة الأفقية ذات القاعدة المسطحة
CK6180 GSK CNC مخرطة السرير المسطحة الأفقية:
أقصى قطر دوران للسرير: 800 مم
أقصى قطر دوران على لوح التزلج: 450 مم
أقصى طول للمعالجة: 3000 مم
أقصى قطر للقطع: 800 مم
حركة المحور X / Z: 420/3000 مم
إن مخرطة ALHAAS CNC CK6180 CNC عبارة عن مخرطة CNC كاملة المواصفات وعالية الدقة تم تصميمها وهندستها باستخدام التكنولوجيا الأجنبية المتقدمة.
تم تصميم وحدة التصميم والتحكم لتلبية متطلبات بيئة العمل: فهي مريحة وسهلة التشغيل وسهلة الإصلاح.
مزايا المنتج:
تم تصميم المخارط CNC للخدمة الشاقة من سلسلة ALHAAS CNC CK من أجل التخشين ونصف التشطيب للأجزاء الكبيرة.
تتيح الخصائص التقنية والصلابة لتصميم سرير آلة المخرطة CNC CK6180 ، النقل ، المغزل إمكانية الاستخدام الكامل لإمكانيات العمل بسرعات قطع عالية باستخدام قواطع مصنوعة من الفولاذ عالي السرعة أو مزودة بإدراج سبيكة صلبة عند تصنيع الأجزاء مصنوعة من معادن حديدية وسبائك وغير حديدية. في آلات هذه السلسلة ، يتم إجراء تدوير الطاقة وثقب الثقوب الأسطوانية.
تم تصميم آلة المخرطة CNC طراز CK6180x3000 من أجل تصنيع الآلات عالية السرعة وعالية الدقة ونصف التشطيب والتشطيب لأنواع مختلفة من الأعمدة والأقراص والثقوب المملة والأسطح المنحنية الداخلية ذات الشكل المخروطي والخيوط والأقواس والموسعات. مناسب للقطع عالي السرعة للمعادن الحديدية وغير الحديدية وتصنيع الأجزاء الدوارة. يوفر كفاءة عالية وكميات كبيرة ودقة معالجة عالية. تم تصميمه وهندسته باستخدام تقنيات أجنبية متقدمة. تم تصميم التصميم وأدوات التحكم مع مراعاة بيئة العمل: فهي مريحة وسهلة التشغيل.
مواصفات المنتجات:
| مشروع | محتوى | الوحدة | CK6180 * 3000 |
| نطاق المعالجة | أقصى قطر دوران للسرير | مم | Φ800 |
| الحد الأقصى لقطر الدوران على لوح التزلج | مم | Φ450 | |
| أقصى طول للمعالجة | مم | 3000 | |
| أقصى قطر للقطع | مم | Φ800 | |
| أقصى قطر للشريط | مم | Φ450 | |

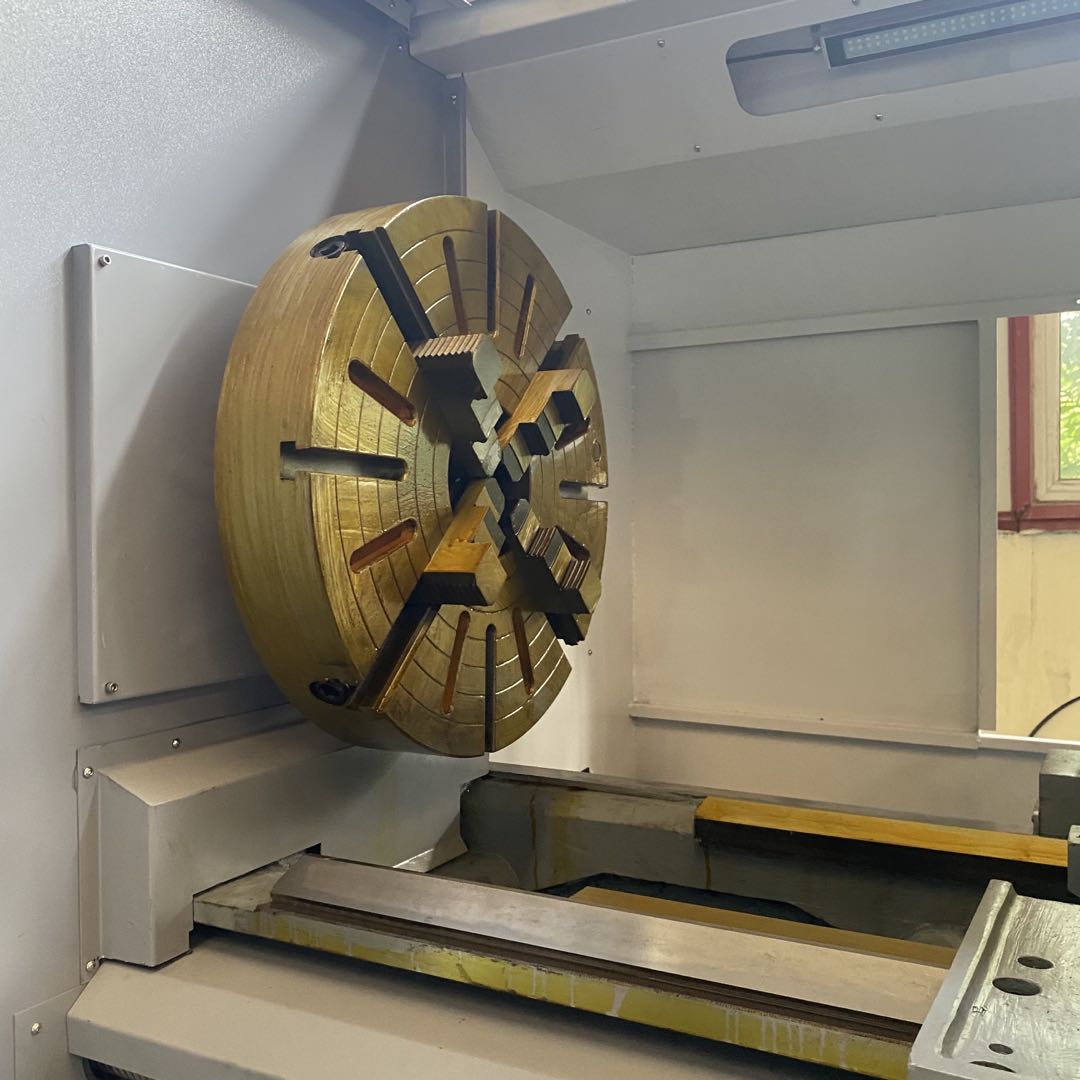

| مغزل | تشاك | / | 400 ثلاثة مخالب / 630 أربعة مخالب (اختياري） |
| قطر فتحة المغزل | مم | Φ105 | |
| تفتق تجويف المغزل | / | 1:20 | |
| يٌطعم | انتقال المحور X / Z | مم | 420/3000 |
| X / Z قطر المسمار المحور × الملعب | مم | φ3208 / φ5010 | |
| سرعة الحركة السريعة X / Z | م / دقيقة | 4/6 | |

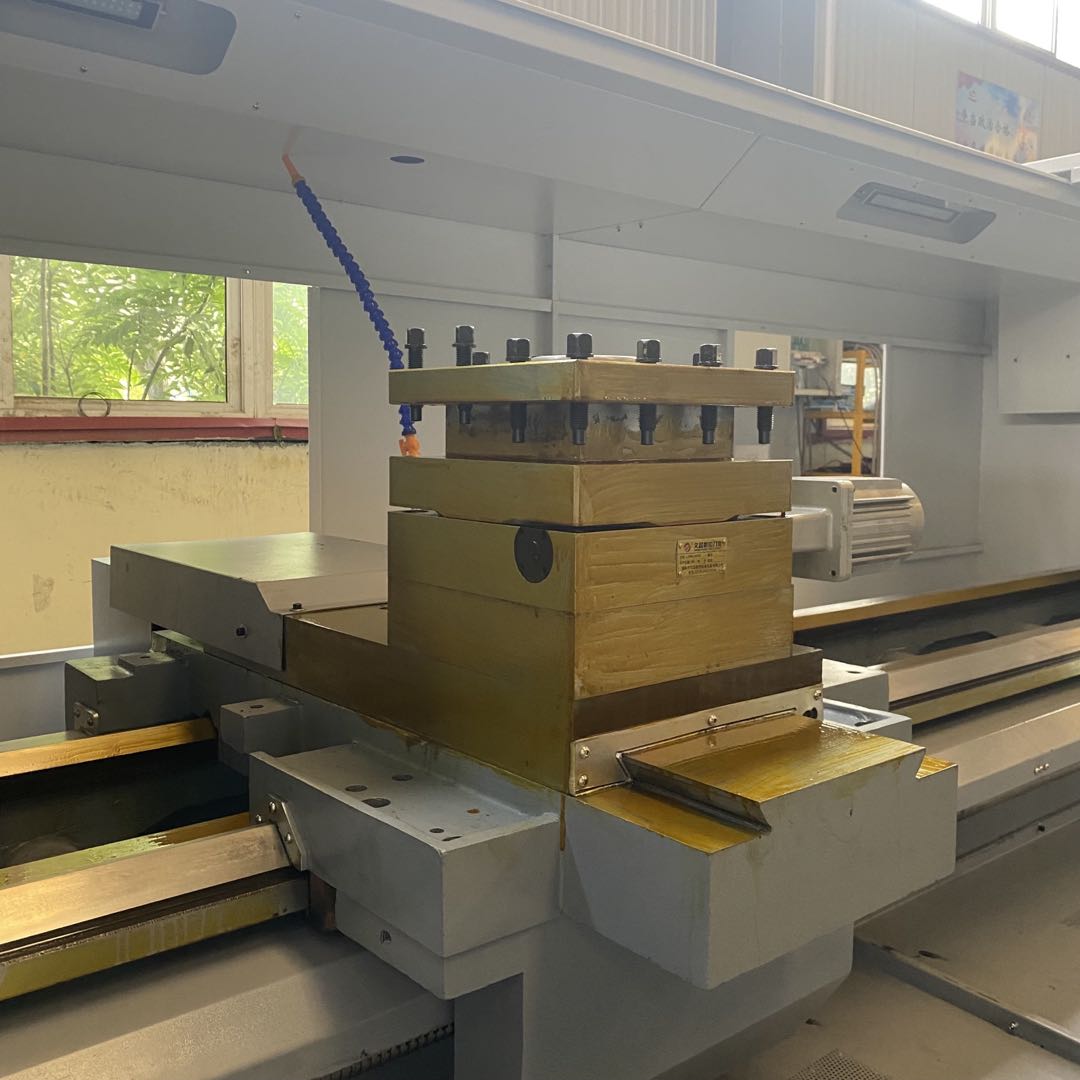

| حامل أداة | شكل حامل أداة | / | عمودي كهربائي |
| عدد المحطات | / | 4 | |
| مواصفات الأداة: تحول / مملة | مم | 32/40 | |
| الموتور | قوة محرك المغزل | كيلوواط | 11 |
| عزم دوران محرك المغزل | NM | 48 | |
| X / Z قوة المحرك | كيلوواط | 1.5 / 2.3 | |
| X / Z عزم دوران المحرك | NM | 10/15 | |
| قوة محرك مضخة التبريد | W | 125 | |
| أخرى | وزن الآلة | كلغ | 6200 |
| طول حجم الآلة × العرض × الارتفاع | مم | 5400/1900/2000 |
