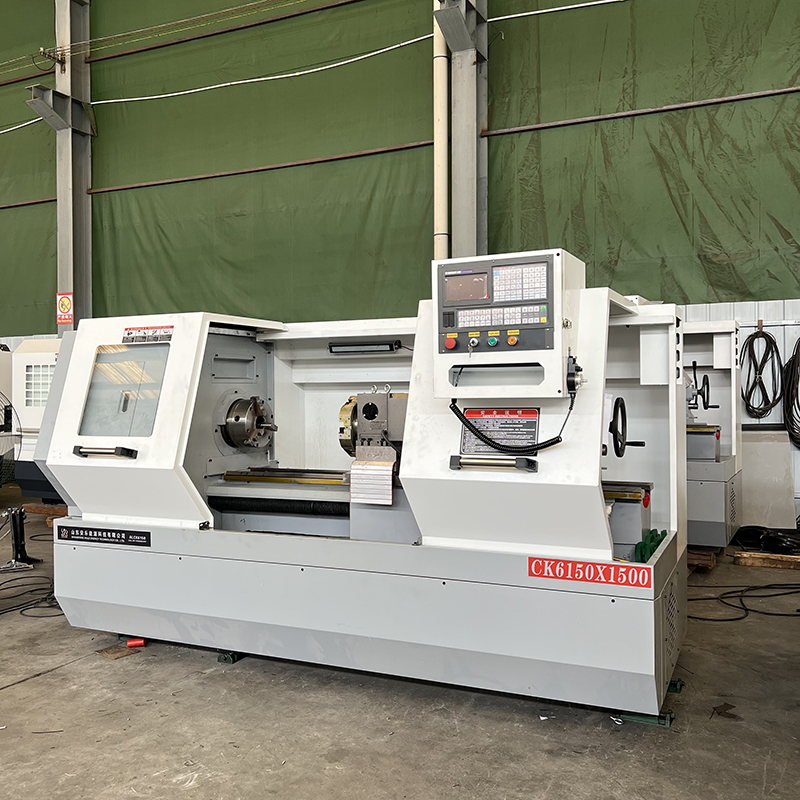

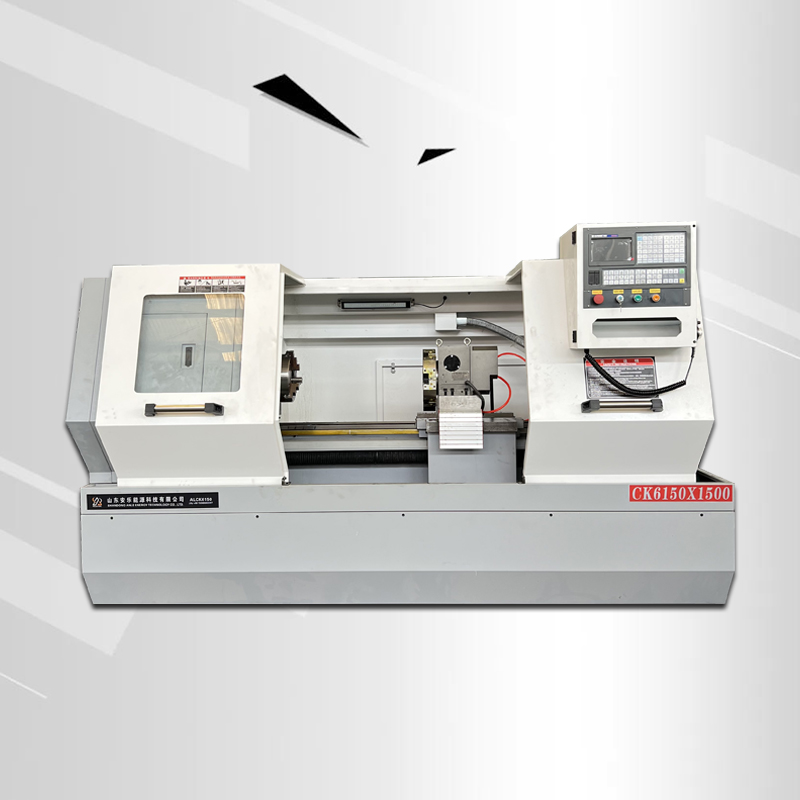

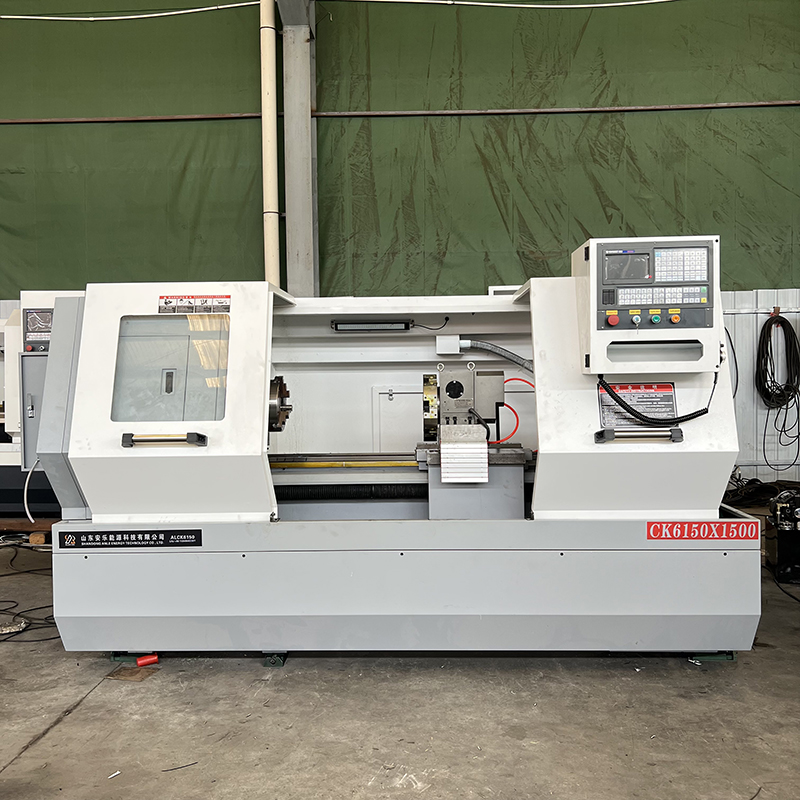

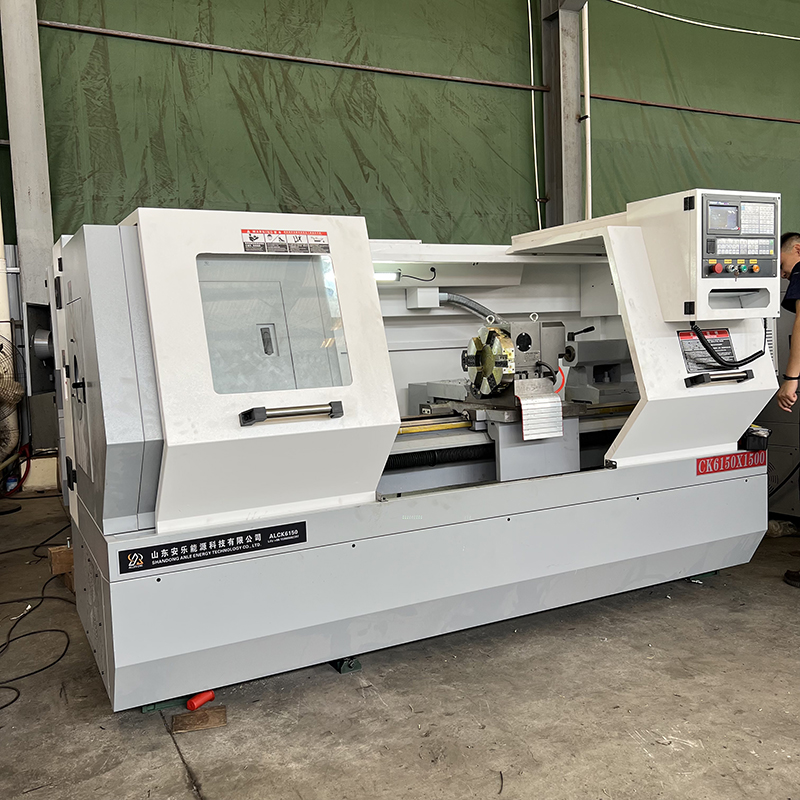

آلة مخرطة CNC ذات السرير المسطح الأفقي CK6150
عالية الدقة تحول مخرطة Ck6150 مخرطة أفقية سرير مسطح آلة مخرطة CNC:
أقصى طول للمعالجة: 1500 مم
قطر فتحة المغزل: 82 مللي متر
أقصى قطر للقطع: 500 مم
ماكس التأرجح فوق السرير: 500 مم
الحد الأقصى للتأرجح فوق الشريحة: 290 مم
◆ هذه السلسلة من الأدوات الآلية هي منتج ناضج يتم تصديره بشكل أساسي عن طريق ALHAAS CNC. تتميز الماكينة بأكملها بهيكل مضغوط ، ومظهر جميل ، وعزم دوران كبير للمغزل ، وصلابة عالية ، وأداء مستقر وموثوق ، واحتفاظ ممتاز بالدقة.
◆ تصميم محسن لغراب الرأس ، ومناسب لخراطة القرص وأجزاء العمود. يمكنها معالجة الخيوط المستقيمة والقوسية والمتري والبوصة والمتعددة الخيوط. إنها مناسبة لتدوير الأقراص والأعمدة ذات الأشكال المعقدة ومتطلبات الدقة العالية. تجهيز الأجزاء.
◆ يعتمد كل من سكة توجيه أداة الماكينة وسكة توجيه السرج المنزلق قضبان توجيه صلبة من مواد خاصة ، وهي شديدة الصلابة ومقاومة للاهتراء ، ومتينة ، وتتمتع باحتفاظ جيد بدقة التصنيع بعد التبريد عالي التردد.
◆ يعتمد نظام التحكم العددي GSK980TC3 ومحرك سيرفو لنظام Guangshu ، ويعتمد اللولب الكروي المشهور وعالي الجودة والمحمل اللولبي عالي الدقة.
◆ يعتمد المغزل مجموعة محمل مغزل عالي الدقة وقد تم تجميعه بدقة وتوازنه ديناميكيًا لضمان أن المغزل لديه دقة عالية وضجيج منخفض وصلابة قوية.
◆ تعتمد كل نقطة تزييت جهاز تزييت أوتوماتيكي قسري للتشحيم الكمي والنقطة الثابتة للمسمار الرئيسي وقضيب التوجيه. عندما تكون هناك حالة غير طبيعية أو كمية الزيت غير كافية ، يتم إنشاء إشارة تحذير تلقائيًا.
◆ تم تجهيز سكة التوجيه بجهاز كشط لمنع تآكل سكة التوجيه بواسطة برادة الحديد والمبرد ، ولتسهيل تنظيف برادة الحديد.
CK6150x1500 مخرطة CNC ذات السرير المسطح الأفقي المواصفات:
| بند | الوحدة | CK6150 × 1500 |
| ماكس سوينغ على السرير | مم | Φ500 |
| أقصى تأرجح فوق الشريحة | مم | Φ 290 |
| أقصى قطر للقطع | مم | Φ500 |
| أقصى طول للمعالجة | مم | 1500 |
| أقصى حد لمحور X / Z | مم | 1500 |
| الحد الأدنى لوحدة الإزاحة للمحور X / Z | مم | 0.001 |
| قطر فتحة المغزل | مم | Φ82 |
| الحد الأقصى لسرعة عمود الدوران | rpm | 150-2000 / 60-1600 |
| نهاية المغزل | مم | A2-8 / C8 |
| قوة المحرك الرئيسي (تحويل التردد) | كيلوواط | 7.5 |
| تحويل التردد | كيلوواط | 7.5 |
| محور X / Z | ان. م | 5 / 7.5 |
| X / Z سرعة اجتياز المحور السريع | م / دقيقة | 6/8 |
| نوع حامل الأداة | / | حامل أداة ذو 4 محطات (اختياري) |
| حجم شريط الأدوات | مم | 25 * 25 |
| دقة تحديد المواقع المتكررة لمرحلة الأداة | مم | 0.004 |
| قطر كم غراب الذيل | مم | Φ65 |
| السكتة الدماغية الأكمام Tailstock | مم | 130 |
| الطلب على الكهرباء (طاقة / تيار) | كيلوواط / أ | 15 كيلو واط / 20 أمبير |
