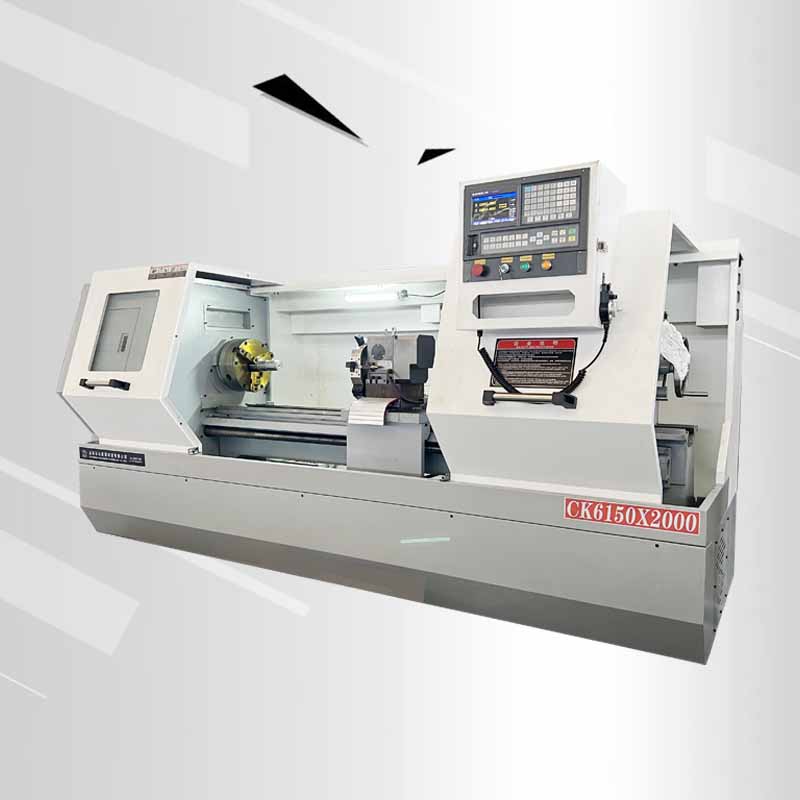

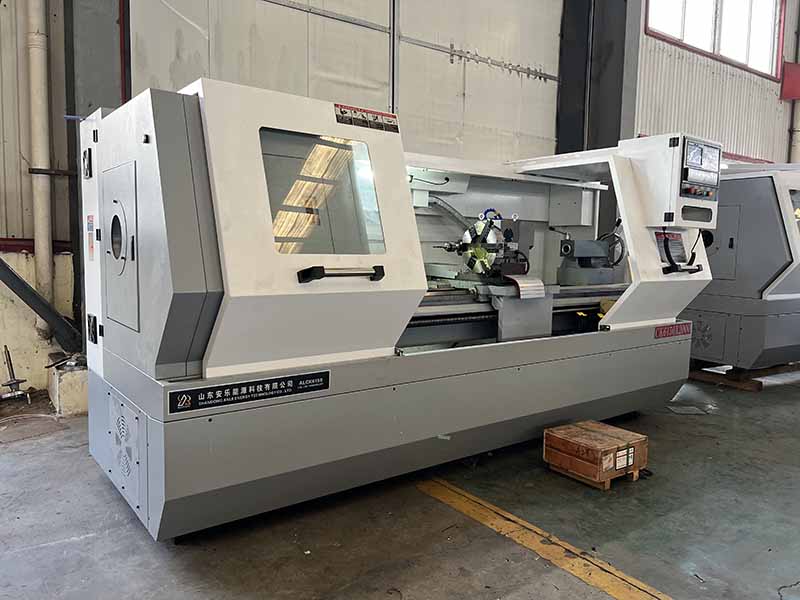

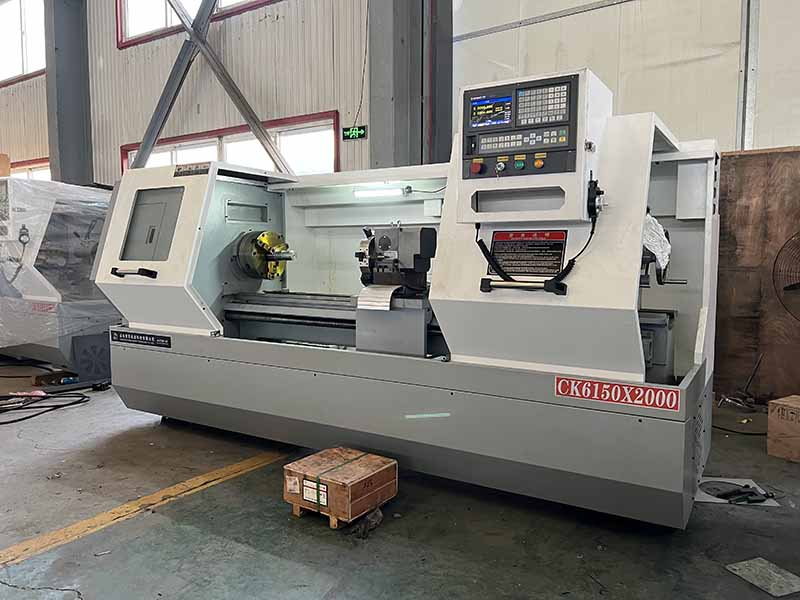

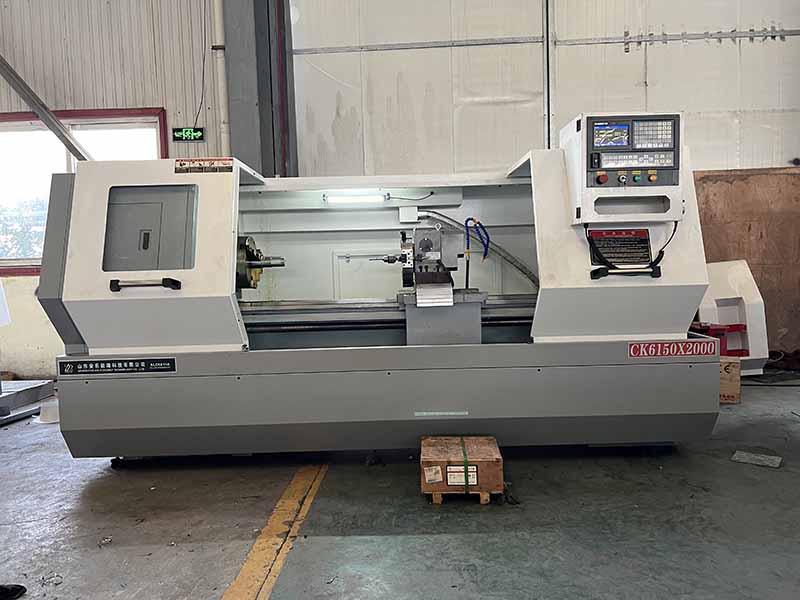

CK6150 مخرطة أفقية مسطحة CNC مخرطة آلة
أقصى طول للمعالجة: 2000 مم
أقصى قطر للقطع: 500 مم
قطر ثقب المغزل: Φ82mm
إن مخرطة CNC الأفقية من السلسلة هذه عبارة عن مخرطة حقيبة لتصنيع تفاصيل المحاور والأقواس والخيوط والأقماع والوجوه للأجسام الدوارة الداخلية والخارجية.
يمكن أن يوفر الموديل CK6150 والنماذج أعلاه متطلبات القطع لتطبيقات الخدمة الشاقة وتفي بها.
ميزات مخرطة CNC ذات السرير المسطح الأفقي:
1. السكك الحديدية الأفقية ، صب الرمل الراتنج ، صلابة عالية. دليل تصلب السكك الحديدية وطحن جيد ، دقة عالية ، متين.
2. مغزل اللون مع علبة تروس كبيرة التجويف ، مفردة ، ثلاثة أرجل ، صلابة عالية ، مناسبة للقطع الثقيل.
3. عاكس المغزل أو محرك سيرفو ، يمكن أن يحقق سرعة دوران خطي ثابتة.
4. مغزل عالي السرعة ، تصميم هيكل دقيق ، مغزل مدمج مع علبة تروس من نوع التجويف الكبير ، ثلاثة أرجل ، هيكل عالي الصلابة ، مناسب للقطع الثقيل
5. مجموعة تروس علبة التروس والمغزل من موديلات 6150 وما فوق مطحون بدقة مع ضوضاء منخفضة.
مواصفات المنتج:
| بند | الوحدة | CK6150 * 2000 |
| ماكس سوينغ على السرير | مم | Φ500 |
| أقصى تأرجح فوق الشريحة | مم | Φ 290 |
| أقصى قطر للقطع | مم | Φ500 |
| أقصى طول للمعالجة | مم | 2000 |
| أقصى حد لمحور X / Z | مم | 2000 |
| الحد الأدنى لوحدة الإزاحة للمحور X / Z | مم | 0.001 |
| قطر فتحة المغزل | مم | Φ82 |
| حد سرعة المغزل | rpm | 150-2000 / 60-1600 |
| قوة المحرك الرئيسي (تحويل التردد) | كيلوواط | 7.5 |
| تحويل التردد | كيلوواط | 7.5 |
| محور X / Z | N.m | 5 / 7.5 |
| X / Z سرعة اجتياز المحور السريع | م / دقيقة | 6/8 |
| نوع حامل الأداة | / | حامل أداة 4 محطات |
| حجم شريط الأدوات | مم | 25 * 25 |
1. صندوق المغزل: مغزل مستقل عالي السرعة وخالي من الصيانة.
2. المفتاح: المفتاح الموسع والمتكامل.
3. السرير: الكولونيل الصب للقاعدة.
4. سرج السرير / المنزلق: متسع ، سميك ، قطعة واحدة.
