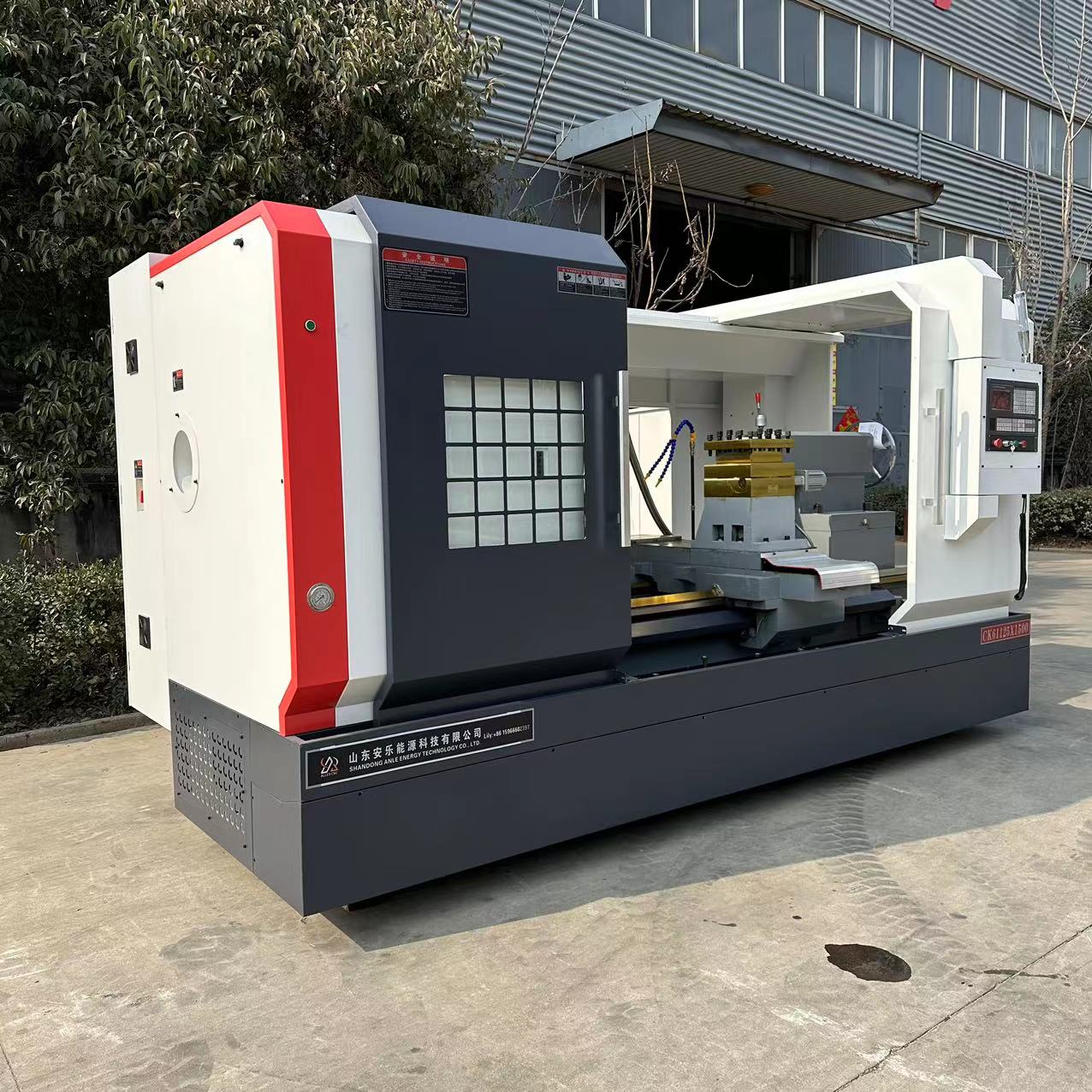

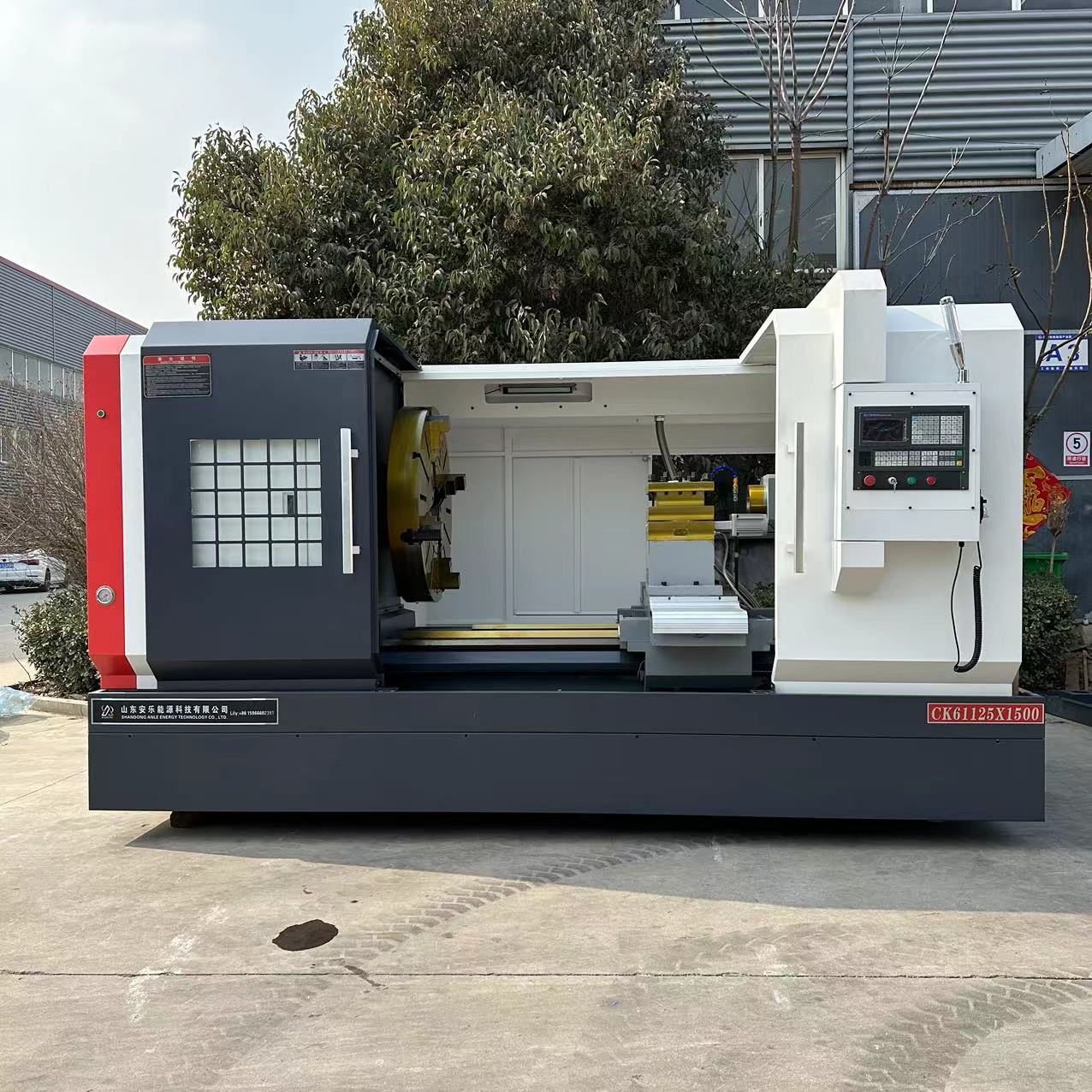

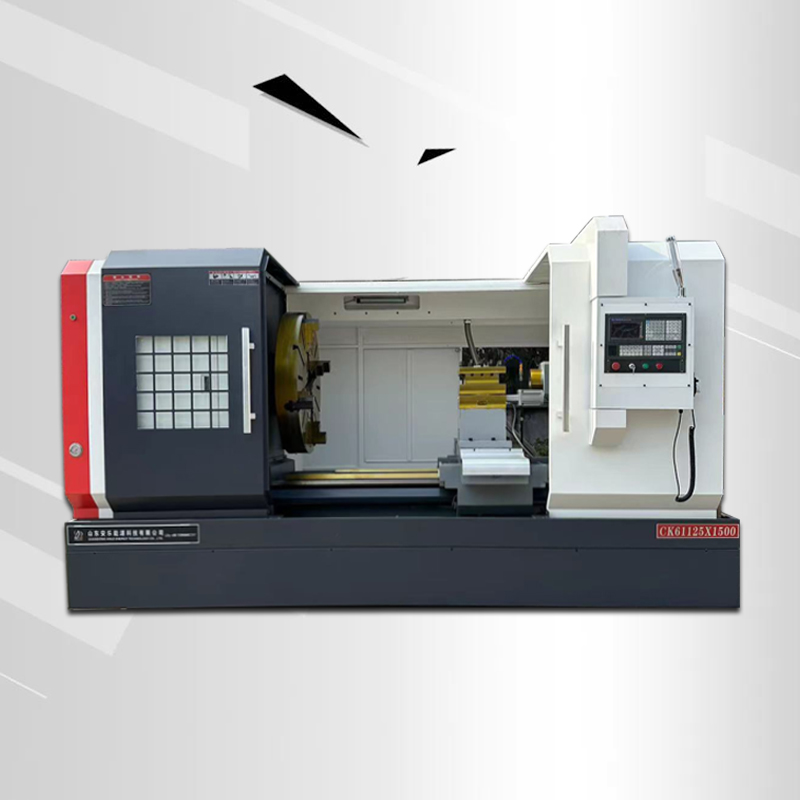

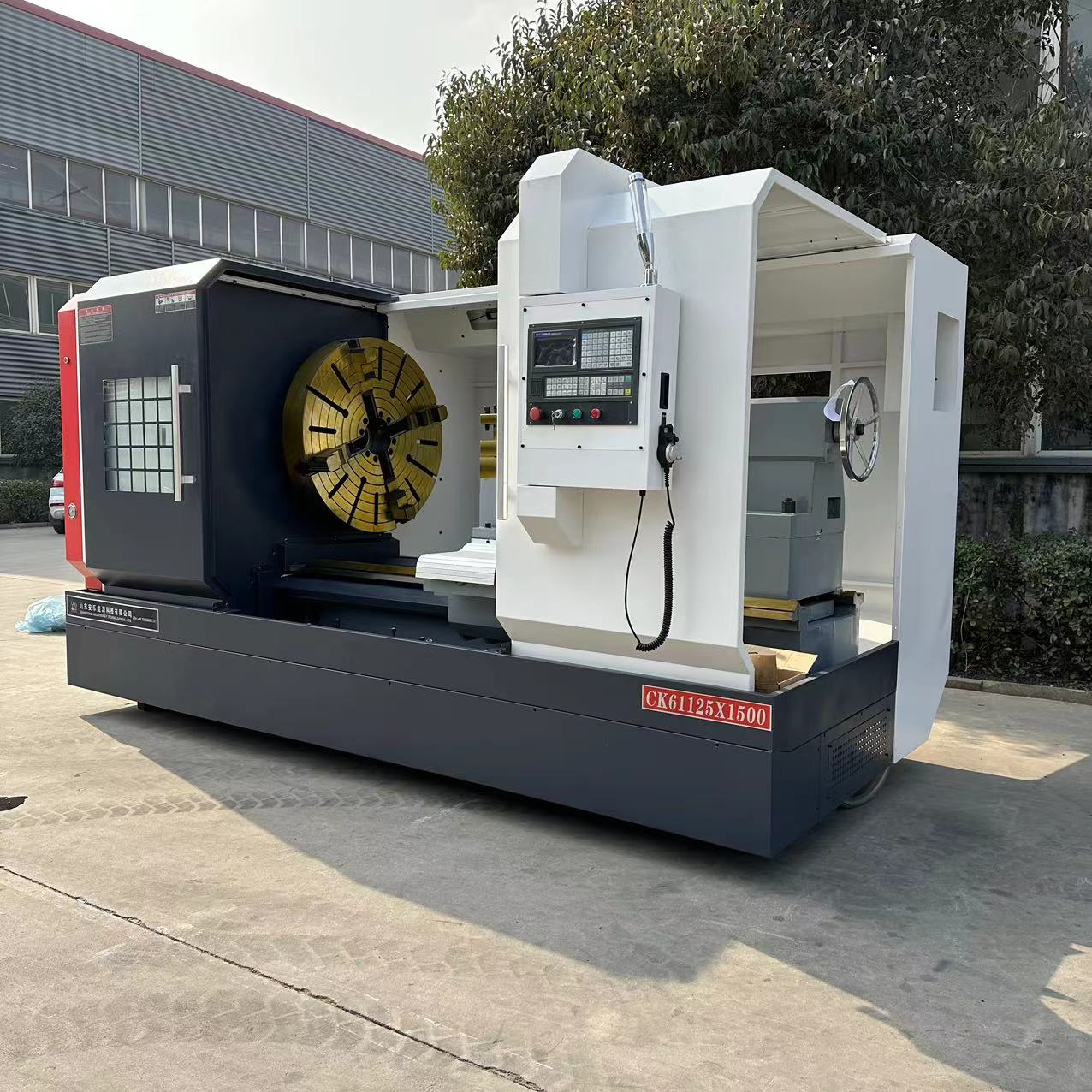

CK61125 Máquina de torno de metal CNC horizontal para trabajo pesado
CK61125x1500 Máquina de torno de metal CNC horizontal para trabajo pesado:
Longitud máxima de procesamiento: 1500 mm
Diámetro máximo de mecanizado: 1250 mm
Husillo a través del diámetro del orificio: 105 mm
Dimensiones de la máquina herramienta (largo × ancho × alto): 3700x1820x1780mm
CK61125 La cama es de hierro fundido de alta resistencia, después de un templado de 3 tiempos para que tenga una alta rigidez y resistencia a la vibración.
Características del producto:
1. Con el motor de alimentación y el tornillo de avance para el tipo de conexión directa, puede asegurar la precisión de mecanizado y la precisión de posicionamiento.
2. El cabezal toma una estructura simétrica para que la deformación térmica sea uniforme, evitando que el centro del husillo genere compensaciones.
3. El cabezal adopta lubricación por circulación de baño de aceite para reducir la deformación térmica;
4. El extremo frontal del husillo adopta una estructura de tres soportes de contacto angular bidireccional con el rodamiento de bolas para mejorar su precisión y mejorar su rigidez;
5. Los engranajes en el cabezal y la guía se procesan mediante enfriamiento para garantizar una transmisión precisa y una alta rigidez.
Especificaciones del producto:
| Proyecto | Contenido | Unidad | CK61125x1500 |
| Rango de procesamiento | Diámetro máximo de giro en la corredera de cama | milímetro | Φ1250 |
| Diámetro máximo de giro en el monopatín | milímetro | Φ900 | |
| Longitud de procesamiento máxima | milímetro | 1500 | |
| Duración efectiva del procesamiento | milímetro | 1350 | |
| Diámetro de mecanizado máximo | milímetro | Φ1250 | |
| Diámetro de barra máximo | milímetro | Φ630 | |
| Huso | Husillo a través del diámetro del orificio | milímetro | Ф105 |
| Velocidad límite del husillo | rpm | 30-84/53-150/125-350/300-835 | |
| Potencia del motor principal (conversión de frecuencia) | kilovatios | 11KW | |
| Alimentar | Recorrido del eje X/Z | milímetro | 530/1500 |
| Unidad de desplazamiento mínimo del eje X/Z | milímetro | 0.001 | |

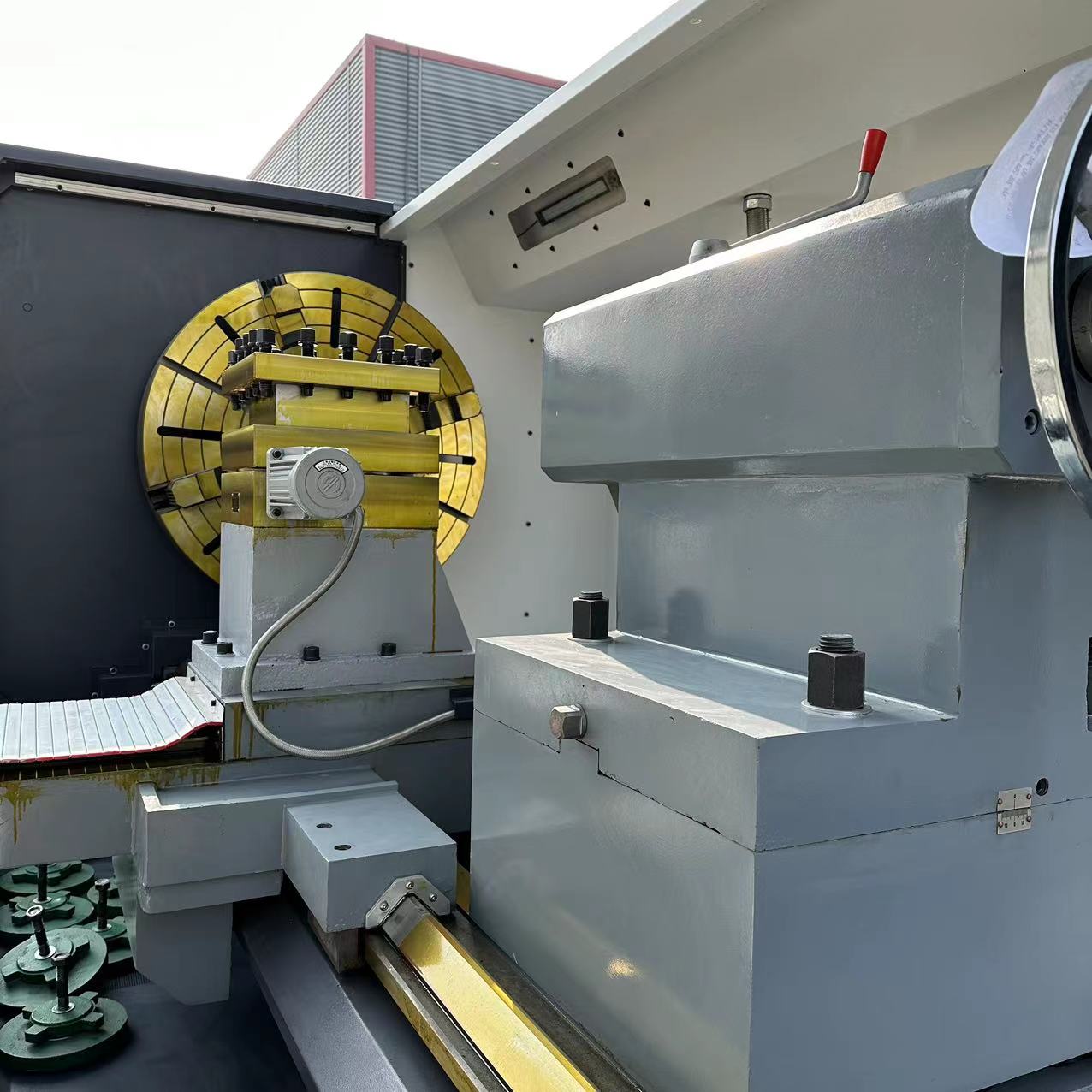

| Portaherramientas | Tipo de portaherramientas | / | Portaherramientas eléctrico de 4 estaciones |
| Tamaño del portaherramientas | milímetro | 40*40 | |
| Repetibilidad del portaherramientas | milímetro | ≤0.004 | |
| Diámetro de la manga del contrapunto | milímetro | Φ100 | |
| Carrera de la manga del contrapunto | milímetro | 250 | |
| Otros | Peso neto de la máquina | kilogramos | 5000 |
| Dimensiones de la máquina herramienta (largo × ancho × alto) | milímetro | 3700*1820*1780 |
