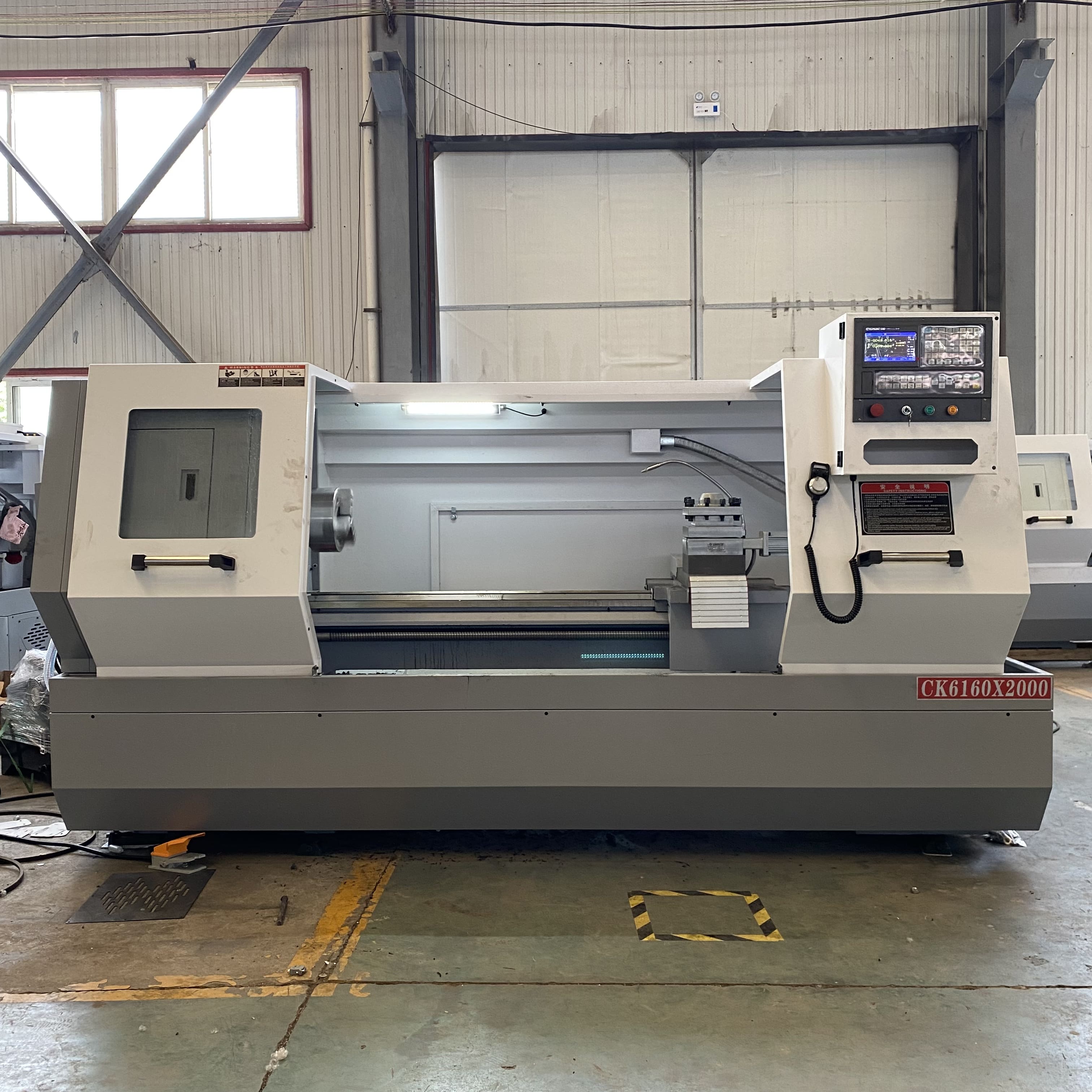

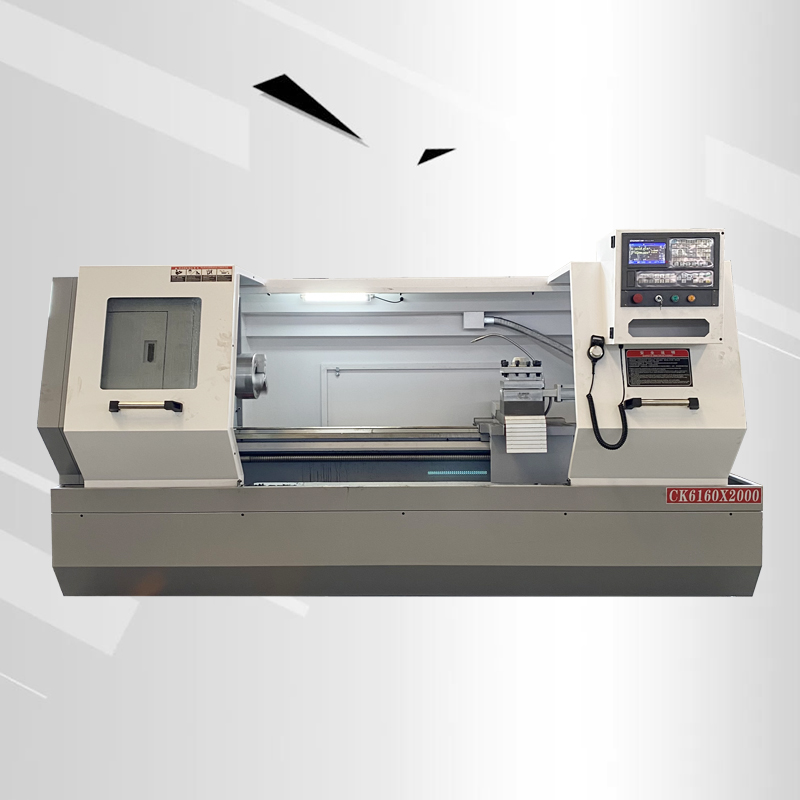

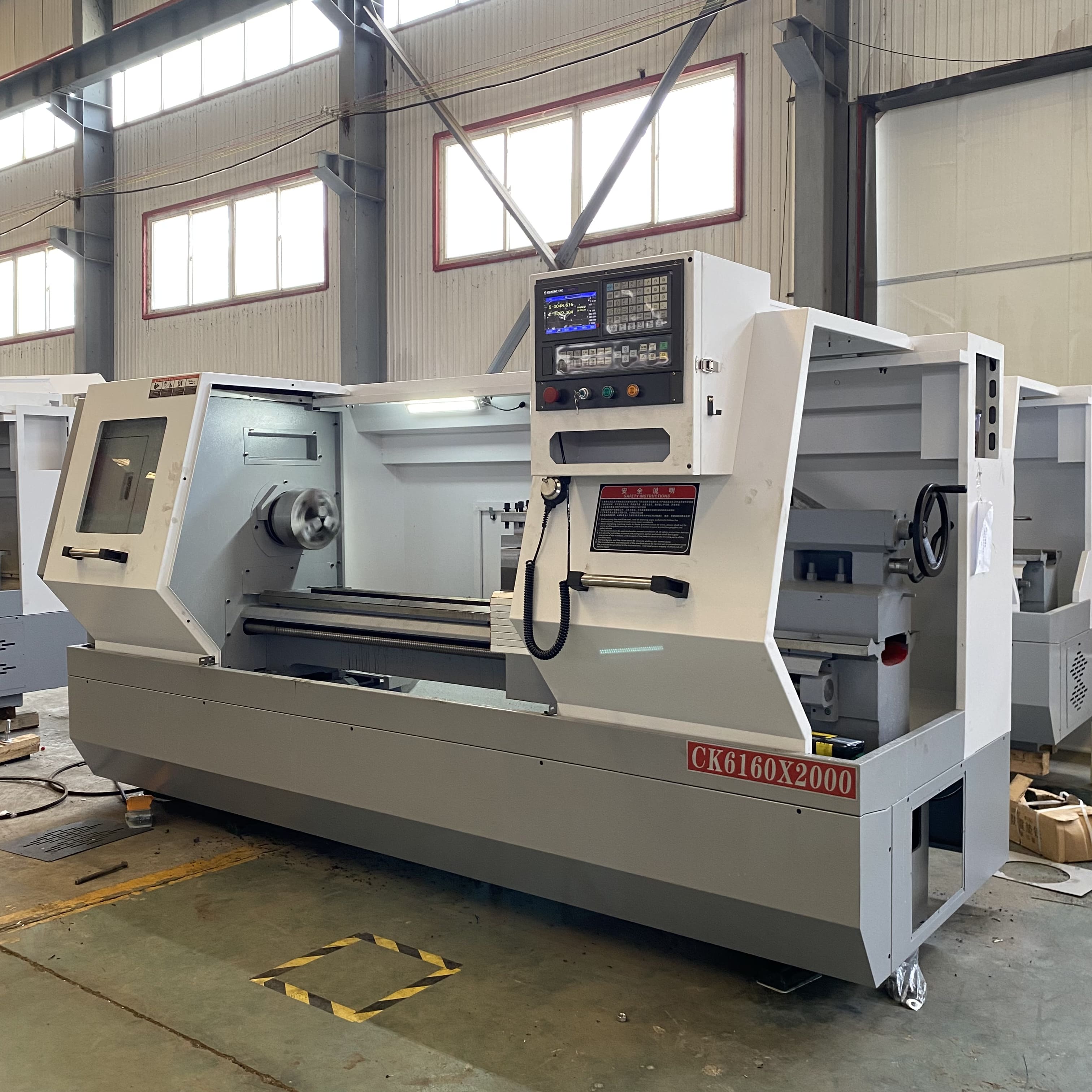

مخرطة CNC ذات السرير المسطح ALCK6160X2000
مخرطة CNC ALCK6160 هي آلة CNC عالية الدقة وواسعة النطاق وعالية الأداء. تتميز بهيكل مصبوب متكامل عالي الصلابة، وتخضع لمعالجة تقادم ثانوية، مما يضمن ثباتها أثناء الاستخدام طويل الأمد. تتميز هذه الآلة بقدرات قطع قوية ودقة تشغيل ثابتة، مما يجعلها مناسبة للمعالجة السريعة للقطع المتوسطة والكبيرة الحجم، وكذلك لإنتاج قطعة واحدة بدقة.
١. نظرة عامة على المنتج
مخرطة CNC ALCK6160 هي آلة CNC عالية الدقة وواسعة النطاق وعالية الأداء. تتميز بهيكل مصبوب من قطعة واحدة عالي الصلابة، مع معالجة ثانوية للتقادم لمنع التشوه أثناء الاستخدام طويل الأمد. توفر هذه الآلة قدرات قطع قوية ودقة تشغيل ثابتة، مما يجعلها مناسبة للمعالجة الدفعية الفعالة للقطع متوسطة وكبيرة الحجم، وللإنتاج الدقيق للقطعة الواحدة.
٢. الميزات الرئيسية
هيكل عالي الصلابة: صُنع السرير من قطعة واحدة من الحديد الزهر عالي الجودة، مع مسارات توجيه عريضة لتحمل أحمال عالية.
محور عالي الدقة: مزود بمحامل عالية الدقة، يعمل المغزل بسلاسة ويوفر ثباتًا ممتازًا في القطع.
قدرة قطع عالية: قادر على التشغيل بكميات كبيرة، وهو مناسب لمواد مثل الفولاذ والحديد الزهر والمعادن غير الحديدية.
مغزل خلفي مرن: مغزل خلفي متحرك ومجهز بمركز، مما يسهل تشغيل قطع الأعمدة الطويلة.
خيارات نظام متعددة: يدعم مجموعة متنوعة من أنظمة التحكم الرقمي بالكمبيوتر (CNC)، بما في ذلك Guangshu وKND وSiemens وFanuc، لتلبية احتياجات العملاء المتنوعة.
أتمتة عالية: ناقلات الرقائق الأوتوماتيكية الاختيارية، والأغطية الواقية، والمشابك الهيدروليكية تعزز كفاءة الإنتاج وسلامته.
٣. الوظائف الرئيسية
تشغيل الأقطار الخارجية، والوجه النهائي، والفتحات الداخلية
قطع الخيوط (متري، إمبراطوري، نموذجي، خطوة)
تشغيل الأسطح الدائرية، والكروية، والمنحنية المعقدة
تشغيل الدعم لأجزاء الأعمدة الطويلة
تشغيل آلي دوري لأجزاء الدفعات
٤. صناعات التطبيق
تصنيع الآلات: تشغيل أجزاء ميكانيكية متنوعة
صناعة البتروكيماويات: الفلانشات، ووصلات الأنابيب، والأعمدة كبيرة القطر
بناء السفن: أعمدة الدفع، وأعمدة الدفع، وأعمدة الدفة
المعدات المعدنية: أعمدة الأسطوانات، والوصلات، والأكمام كبيرة القطر
آلات التعدين: أنابيب الحفر، وأعمدة الدفع، والبطانات
معدات الطاقة: أعمدة توربينات الرياح، ومكونات دوارات المولدات
5.مواصفات المنتج:
| بند | الوحدة | CK6160 × 2000 |
| ماكس سوينغ على السرير | مم | Φ600 |
| أقصى قطر دوران للعربة | مم | Φ310 |
| أقصى قطر دوران | مم | Φ600 |
| أقصى طول تحول | مم | 2000 |
| X / Z الحد الأقصى لحد المحور | مم | 300/2000 |
| الحد الأدنى لوحدة الإزاحة للمحور X / Z | مم | 0.001 |
| قطر فتحة المغزل | مم | Φ82 |
| سلسلة المغزل | / | ستبليس |
| حد سرعة المغزل | rpm | 150-1600 |
| قوة المحرك الرئيسي (تحويل التردد) | كيلوواط | 7.5 |
| تحويل التردد | كيلوواط | 7.5 |
| محور X / Z | N.m | 5 / 7.5 |
| X / Z سرعة اجتياز المحور السريع | م / دقيقة | 6/8 |
| نوع حامل الأداة | / | حامل أداة 4 محطات |
| حجم شريط الأدوات | مم | 25 * 25 |
| دقة تحديد المواقع المتكررة لمرحلة الأداة | مم | 0.004 |
| قطر كم غراب الذيل | مم | Φ75 |
| السكتة الدماغية الأكمام Tailstock | مم | 200 |
| حجم الآلة (الطول × العرض × الارتفاع) | مم | 4400 * 1700 * 1800 |
| الطلب على الكهرباء (طاقة / تيار) | كيلوواط / أ | 15kW / 20A |
