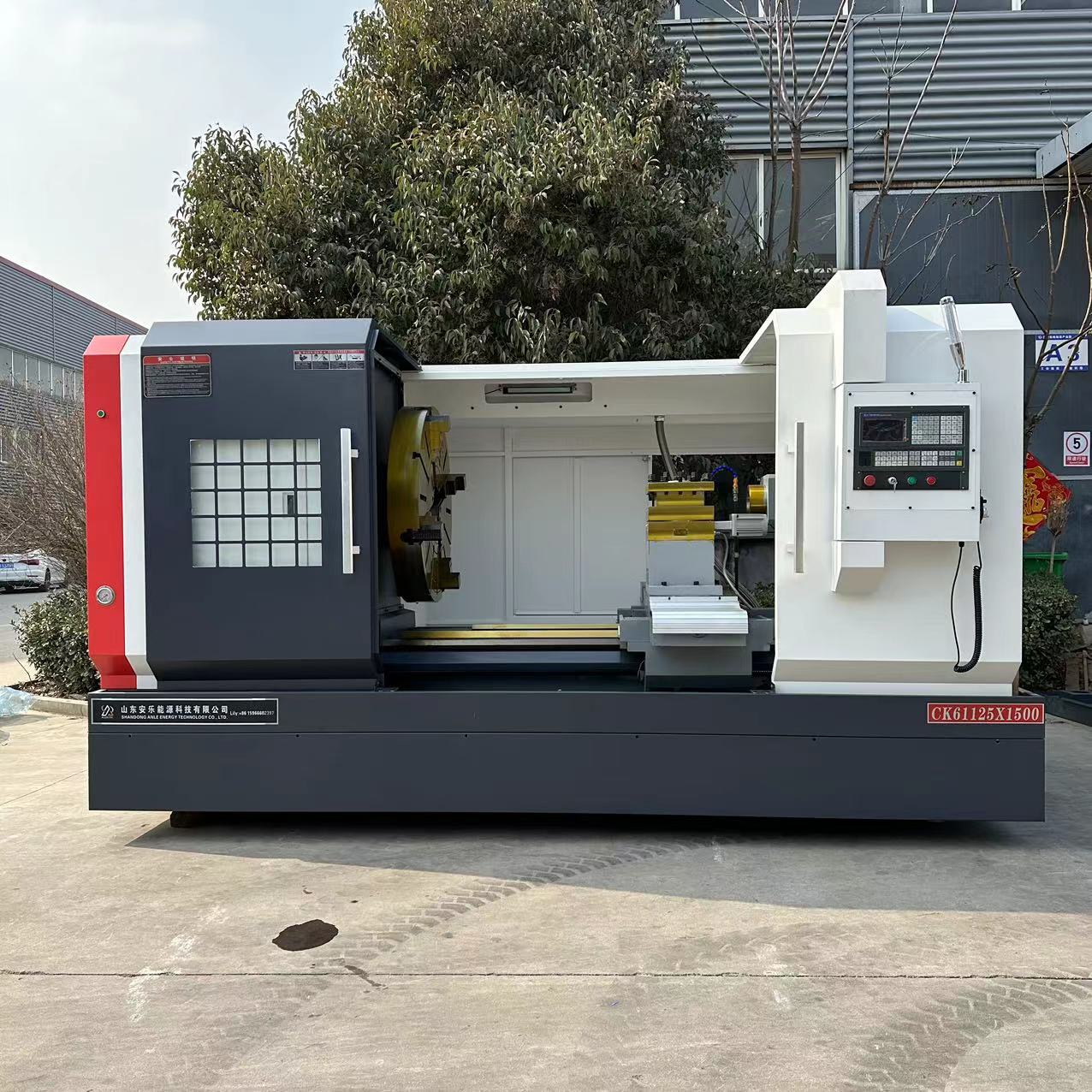

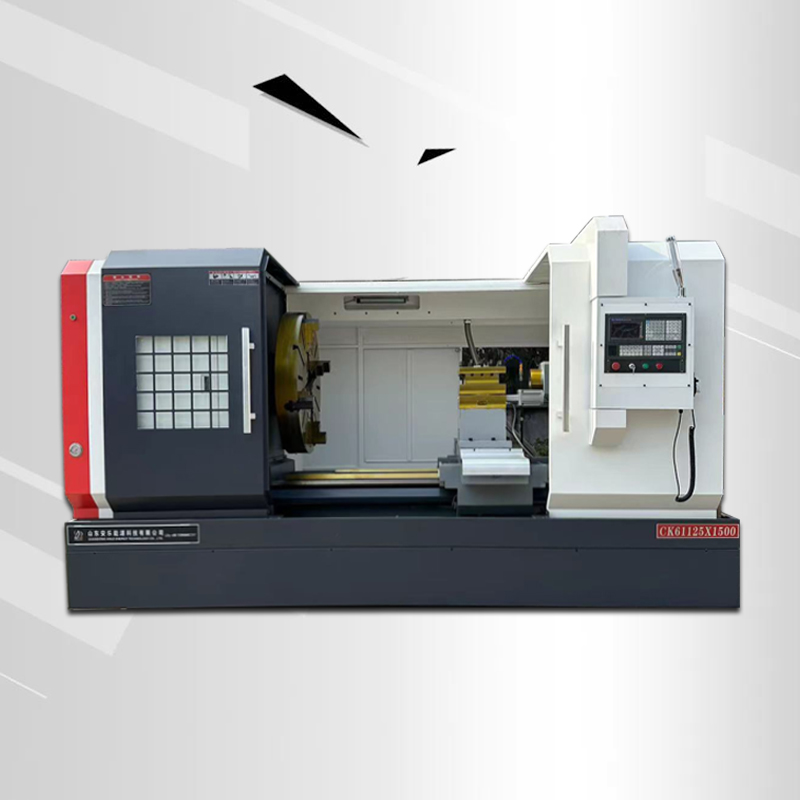

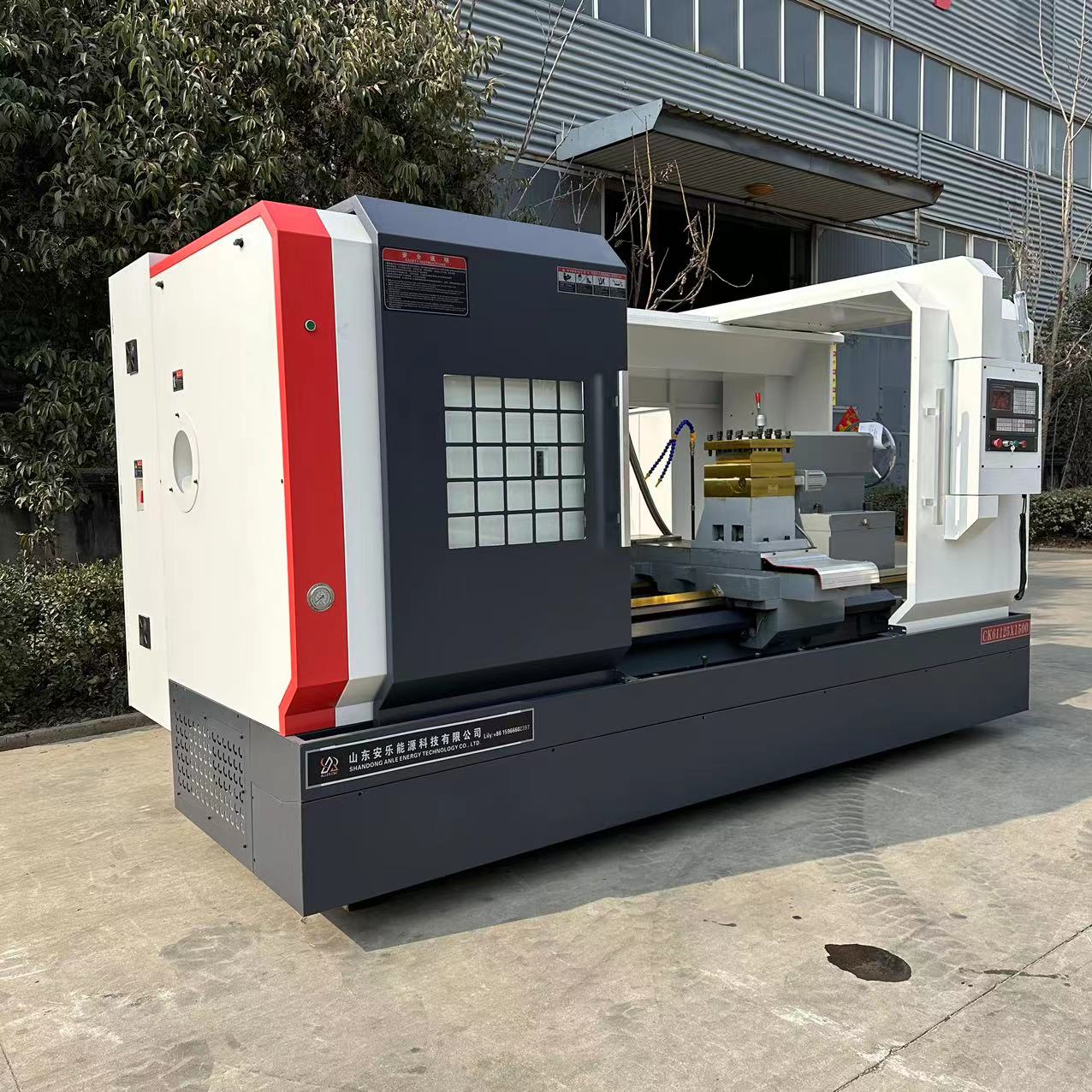

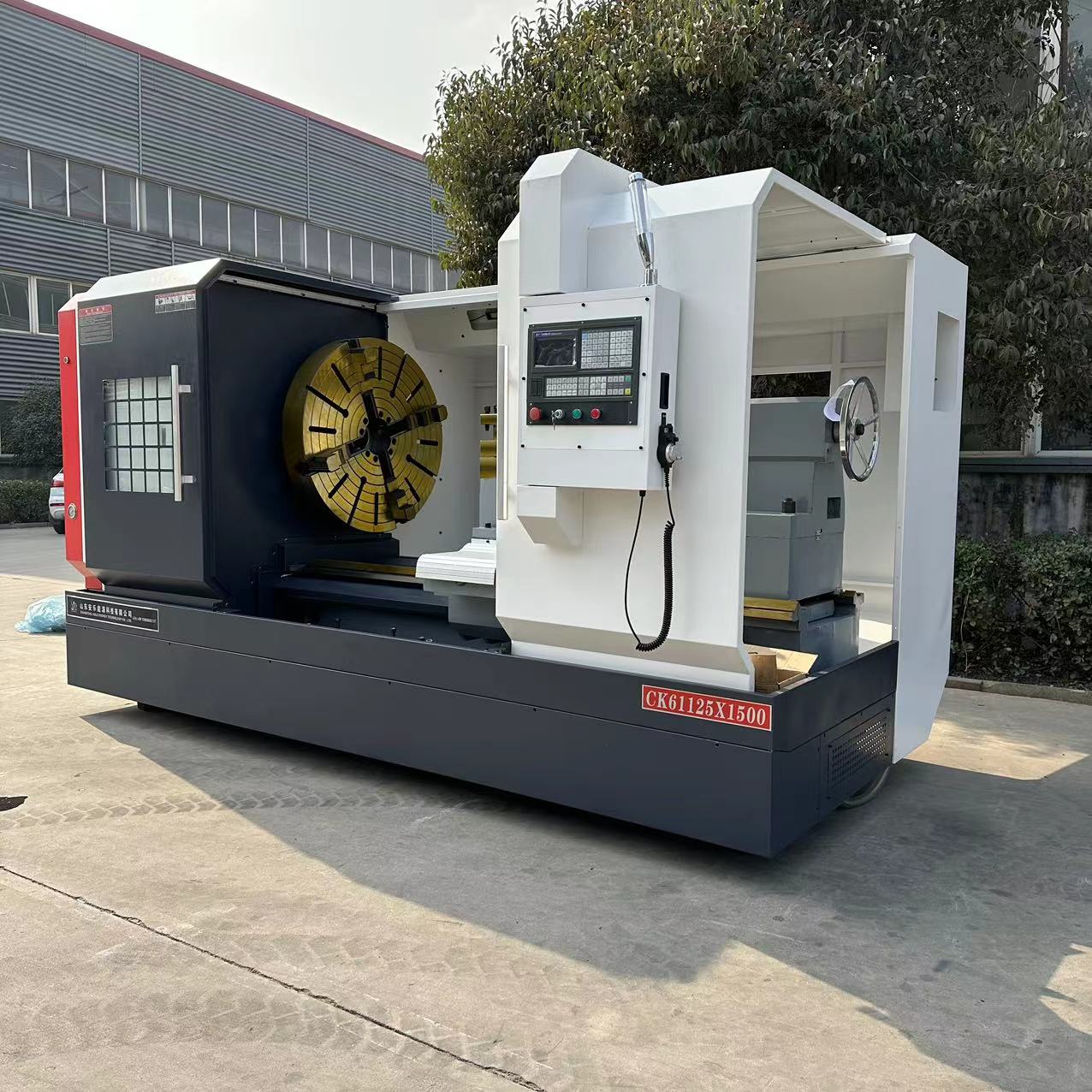

CK61125 آلة مخرطة معدنية أفقية CNC ثقيلة
CK61125x1500 آلة مخرطة معدنية أفقية CNC ثقيلة:
أقصى طول للمعالجة: 1500 مم
أقصى قطر للقطع: 1250 مم
قطر المغزل من خلال الفتحة: 105 مللي متر
أبعاد أداة الآلة (الطول × العرض × الارتفاع): 3700 × 1820 × 1780 مم
CK61125 السرير مصنوع من الحديد الزهر ذو القوة العالية ، بعد تقسية 3 مرات بحيث يكون لديه صلابة عالية ومقاومة للاهتزاز.
مميزات المنتج:
1. مع محرك التغذية ومسمار الرصاص لنوع الاتصال المباشر ، يمكن أن يضمن دقة التشغيل الآلي ودقة تحديد المواقع.
2-غراب الرأس يأخذ بنية متناظرة لجعل التشوه الحراري متساويًا ، وتجنب مركز المغزل يولد تعويضات.
3.Headstock يتبنى تزييت حمام الزيت لتقليل التشوه الحراري ؛
4.النهاية الأمامية للمغزل تعتمد هيكل ثلاثي الدعم للزاوية ذات الاتجاهين في اتصال مع محمل الكرة لتحسين دقتها وتعزيز صلابتها ؛
5. تتم معالجة التروس في غراب الرأس وطريقة التوجيه عن طريق التبريد لضمان نقل دقيق وصلابة عالية.
مواصفات المنتج:
| مشروع | محتوى | الوحدة | CK61125x1500 |
| نطاق المعالجة | أقصى قطر دوران على شريحة السرير | مم | Φ1250 |
| أقصى قطر دوران على لوح التزلج | مم | Φ 900 | |
| أقصى طول للمعالجة | مم | 1500 | |
| طول المعالجة الفعال | مم | 1350 | |
| أقصى قطر للقطع | مم | Φ1250 | |
| أقصى قطر للشريط | مم | Φ630 | |
| مغزل | المغزل من خلال قطر الفتحة | مم | Ф105 |
| السرعة القصوى للمغزل | rpm | 30-84 / 53-150 / 125-350 / 300-835 | |
| قوة المحرك الرئيسي (تحويل التردد) | كيلوواط | 11 كيلووات | |
| يٌطعم | انتقال المحور X / Z | مم | 530/1500 |
| الحد الأدنى لوحدة الإزاحة للمحور X / Z | مم | 0.001 | |

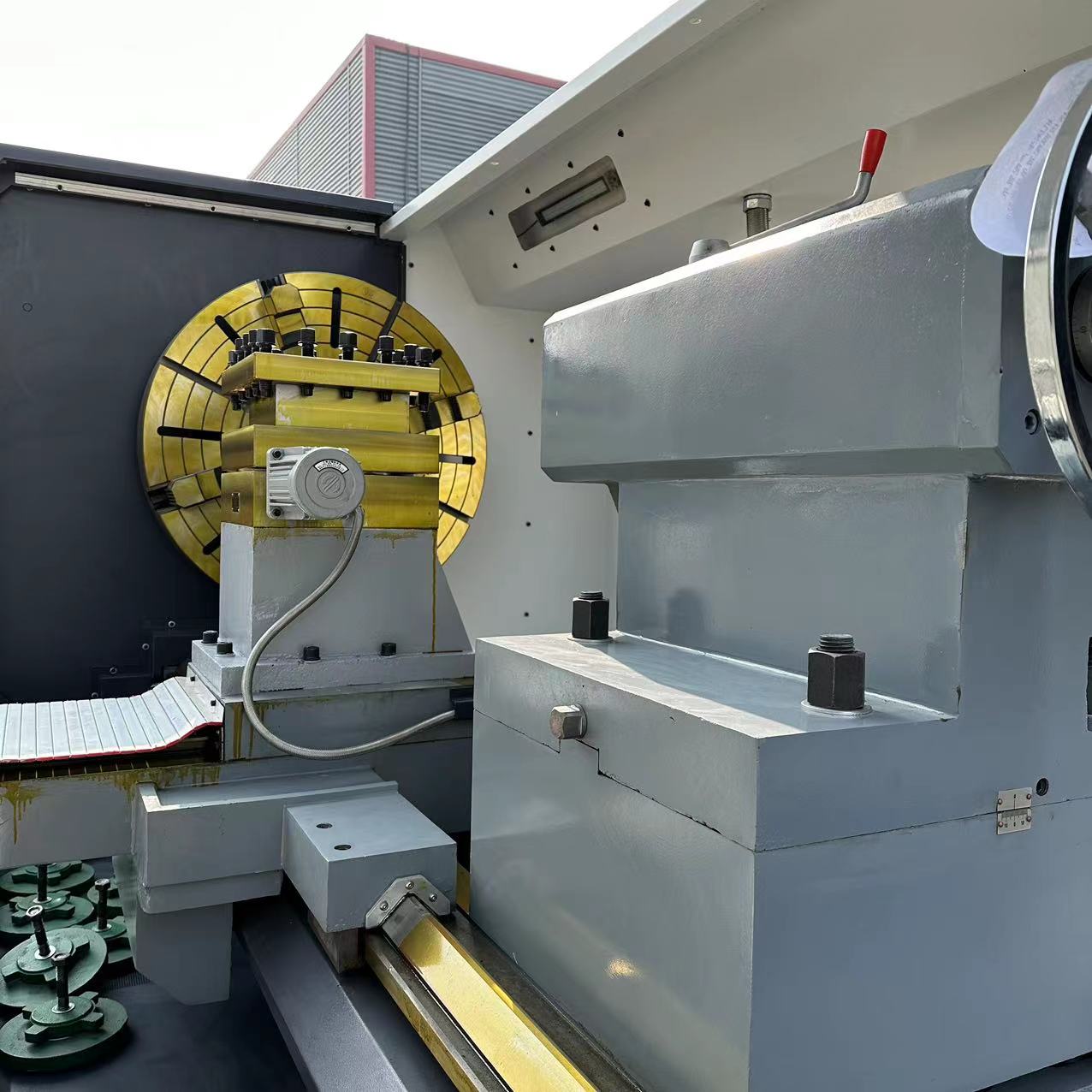

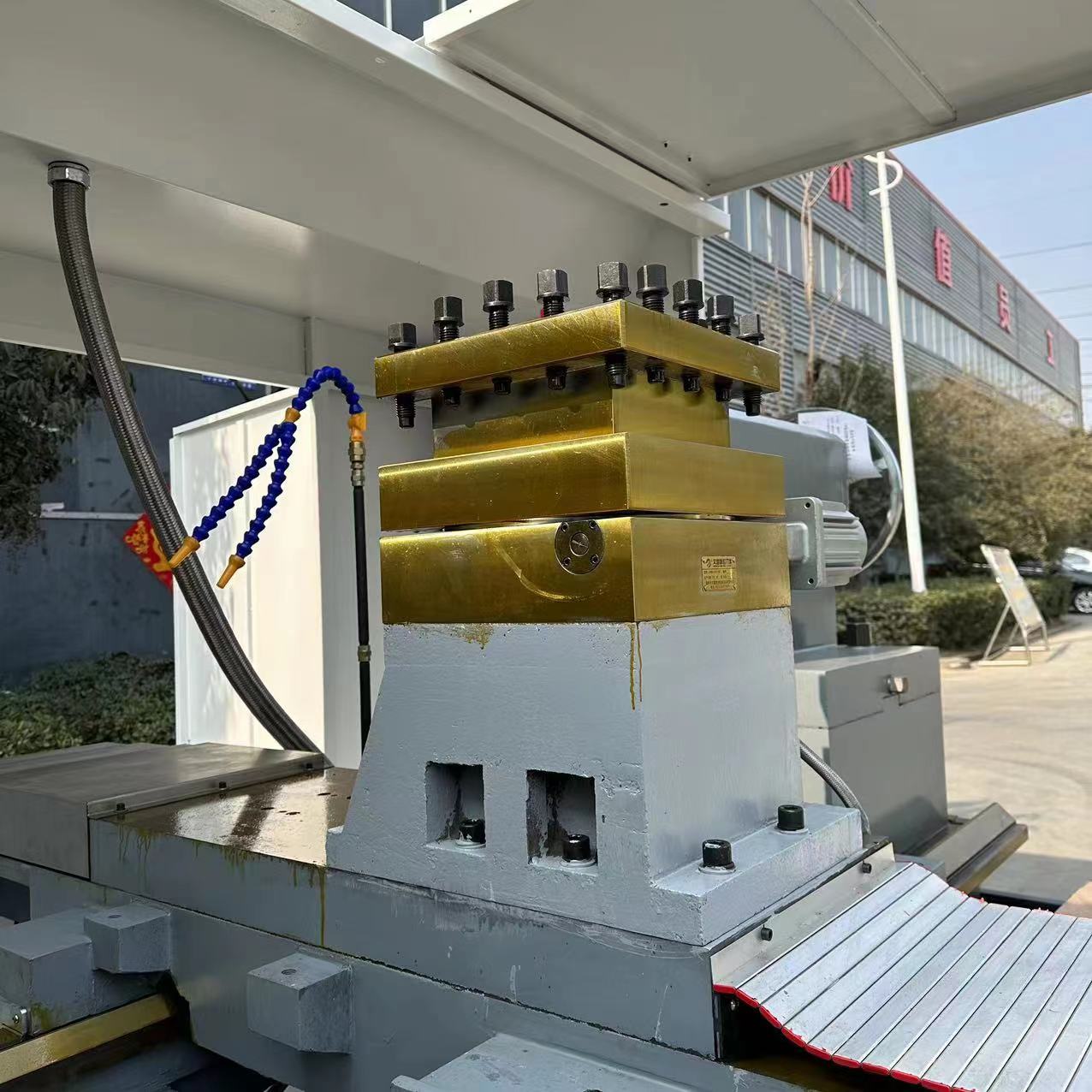

| حامل أداة | نوع حامل الأداة | / | حامل أداة كهربائية 4 محطات |
| حجم حامل الأداة | مم | 40 * 40 | |
| قابلية تكرار حامل الأدوات | مم | 0.004 | |
| قطر كم غراب الذيل | مم | Φ 100 | |
| السكتة الدماغية الأكمام Tailstock | مم | 250 | |
| آحرون | وزن الآلة الصافي | كلغ | 5000 |
| أبعاد أداة الآلة (الطول × العرض × الارتفاع) | مم | 3700 * 1820 * 1780 |
