مقدمة عن المنتج

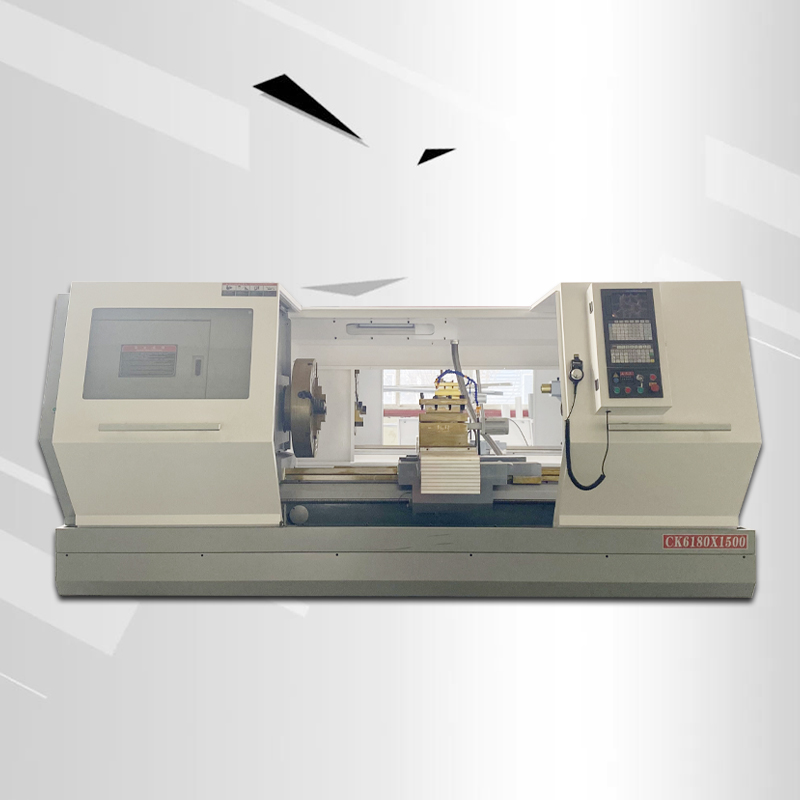

مخرطة CNC من طراز ALCK6180 هي آلة خراطة CNC ذات سرير مسطح للخدمة الشاقة، تم تصميمها خصيصًا لتصنيع قطع الأعمدة الكبيرة، والأقراص، والأسطوانات، ومختلف المكونات المعدنية الثقيلة. تتميز بهيكل قوي وصلب، ونظام مغزل مستقر، ودقة تصنيع ممتازة، وتستخدم على نطاق واسع في تصنيع الآلات، وإنتاج قطع غيار السيارات، ومعدات التعدين، وصناعة النفط، والآلات الزراعية، وصناعة السفن، وورش تشغيل المعادن العامة.
تدعم الآلة عمليات التشغيل الخشن والتشطيب للصلب، والحديد الزهر، والفولاذ السبائكي، والفولاذ المقاوم للصدأ، وغيرها من المواد المعدنية، مما يجعلها حلاً مثاليًا لتطبيقات خراطة قطع العمل المتوسطة والكبيرة.
مميزات المنتج
سرير من الحديد الزهر عالي الصلابة للخدمة الشاقة
نظام مغزل مستقر مع قوة قطع قوية
هيكل نقل باستخدام لولب كروي عالي الدقة
نظام تحكم CNC موثوق وعالي الأداء
مناسبة لتصنيع الأعمدة الطويلة والقطع ذات الأقطار الكبيرة
سهولة التشغيل والصيانة
دقة تصنيع عالية وتشطيب سطحي ممتاز
مناسبة للإنتاج الصناعي المستمر
مواصفات المعدات
| المشروع |
المحتوى |
الوحدة |
CK6180×1500 |
| نطاق التشغيل |
أقصى قطر دوران فوق السرير |
مم |
Φ800 |
| |
أقصى قطر دوران فوق العربة |
مم |
Φ440 |
| |
أقصى طول تشغيل |
مم |
1500 |
| |
أقصى قطر تشغيل |
مم |
Φ800 |
| |
أقصى قطر للقضيب |
مم |
Φ440 |
| المغزل |
قطر فتحة المغزل |
مم |
Φ105 |
| |
نطاق سرعة دوران المغزل |
دورة/دقيقة |
125 350 |
| التغذية |
مشوار محور X/Z |
مم |
420/1500 |
| |
قطر × خطوة لولب محور X/Z |
مم |
φ3208 / φ5010 |
| |
سرعة الحركة السريعة لمحور X/Z |
م/دقيقة |
4/6 |
| حامل الأدوات |
عدد المحطات |
/ |
4 |
| الغراب المتحرك |
قطر الجلبة/المشوار |
مم |
Φ100/250 |
| |
طريقة تشغيل الجلبة |
/ |
يدوي |
| |
طريقة حركة الغراب المتحرك |
/ |
يدوي |
| المحرك |
قدرة محرك المغزل |
كيلوواط |
11 |
| |
عزم محرك المغزل |
نيوتن متر |
48 |
| |
قدرة محرك X/Z |
كيلوواط |
1.5/2.3 |
| |
عزم محرك X/Z |
نيوتن متر |
10/15 |
| |
قدرة محرك مضخة التبريد |
واط |
125 |
| أخرى |
وزن الآلة |
كجم |
4500 |
| |
أبعاد الآلة: الطول×العرض×الارتفاع |
مم |
3990×1900×2000 |
الوصف التفصيلي للمنتج
هيكل آلة عالي الصلابة
تعتمد ALCK6180 على هيكل سرير مسطح من الحديد الزهر عالي التحمل مع دعامات داخلية معززة، مما يوفر صلابة ممتازة، ومقاومة عالية للاهتزاز، واستقرارًا طويل الأمد أثناء التشغيل. تعمل الآلة بشكل موثوق أثناء عمليات القطع الثقيلة ودورات الإنتاج الطويلة.
نظام مغزل قوي ومستقر
تم تجهيز الآلة بمغزل ذو قطر فتحة كبير ومحرك قوي، مما يوفر عزم دوران مستقر وأداء خراطة موثوق. وهي مناسبة بشكل خاص لتصنيع الأعمدة الثقيلة وقطع الفلانشات.
أداء تغذية عالي الدقة
تستخدم محاور X و Z أنظمة نقل بواسطة لولب دقيق، مما يضمن حركة سلسة، ودقة عالية في تحديد المواقع، وقابلية ممتازة للتكرار. كما تعمل سرعة الحركة العالية على تحسين كفاءة الإنتاج.
تصميم فعال لحامل الأدوات
يسمح حامل الأدوات ذو 4 محطات بتغيير سريع للأدوات وتنفيذ عمليات تشغيل متعددة بكفاءة، مما يقلل التدخل اليدوي ويرفع الإنتاجية.
دعم موثوق للغراب المتحرك
يوفر الغراب المتحرك اليدوي المزود بجلبة ذات قطر كبير دعمًا ثابتًا لقطع العمل الطويلة، مما يحسن دقة الخراطة ويقلل الاهتزاز أثناء التشغيل.
مجالات التطبيق الواسعة
تستخدم مخرطة CNC ALCK6180 في تصنيع:
الأعمدة الكبيرة
الأسطوانات الهيدروليكية
وصلات الأنابيب
الفلانشات
قطع غيار الآلات الثقيلة
البكرات
قطع معدات التعدين
مكونات الآلات الزراعية
أجزاء ناقل الحركة
تصميم سهل الصيانة
تم تصميم الآلة لتسهيل أعمال الصيانة اليومية من خلال هيكل بسيط، ونظام تزييت مركزي، ومكونات متينة، مما يساعد على تقليل وقت التوقف وتكاليف التشغيل.
الصناعات التطبيقية
تصنيع الآلات
إنتاج قطع غيار السيارات
صناعة معدات التعدين
تصنيع المعدات النفطية
صناعة الآلات الزراعية
صناعة بناء السفن
ورش تصنيع الهياكل المعدنية
ورش الهندسة العامة
لماذا تختار مخرطة CNC ALCK6180؟
قدرة قوية على القطع الثقيل
صلابة عالية وأداء مستقر
تشغيل دقيق وفعال
جودة موثوقة للآلة
سعر تنافسي مباشر من المصنع
دعم فني احترافي
خبرة واسعة في التصدير إلى جميع أنحاء العالم
تعتبر مخرطة CNC ALCK6180 خيارًا ممتازًا للعملاء الذين يبحثون عن آلة خراطة CNC متينة، دقيقة، وفعالة من حيث التكلفة لتصنيع القطع المعدنية المتوسطة والكبيرة.
